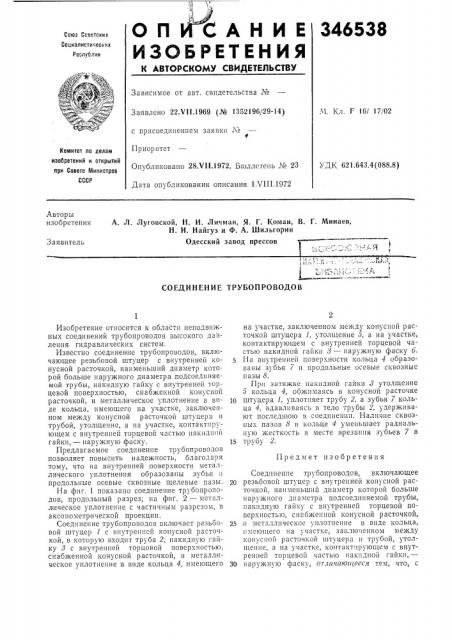

СОЕДИHEHИE ТРУБОПРОВОДОВ

Предмет изобретения

Изобретение относится к области неподви>кных соединений трубопроводов высокого давления гидравлических систем.

Известно соединение трубопроводов, включающее резьбовой штуцер с внутренней конусной расточкой, наименьший диаметр которой больше наружного диаметра подсоединяемой трубы, накидную гайку с внутренней торцевой поверхностью, снабженной конусной расточкой, и металлическое уплотнение в виде кольца, имеющего на участке, заключенном между конусной расточкой штуцера и трубой, утолщение, а на участке, контактирующем с внутренней торцевой частью накидн Ill гайки, — наружную фаску.

Предлагаемое соединение трубопроводов позволяет повысить надежность, благодаря тому, что на внутренней поверхности мета Iлического уплотнения образованы зубья и продольные осевые сквозные щелевые пазы.

На фиг. 1 показано соединение трубопрогодов, продольный разрез; на фиг. 2 — металлическое уплотнение с частичным разрезом, в аксонометрической проекции.

Соединение трубопроводов включает резьбовой штуцер 1 с внутренней конуснои расточкой, в которую входит труба 2; накидную гайку 3 с внутренней торцовой поверхностью, снабженной конусной расточкой, и металлическое уплотнение в виде кольца 4, имеющего на участке, заключенном между конусной расточкой штуцера 1, утолщение 5, а на участке, контактирующем с внутренней торцевой частью накидной гайки 8 — наружную фаску 6.

-la внутренней поверхностп кольца 4 образованы зубья 7 и продольные осевые сквозные пазы 8.

При затяжке накидной гайки 8 утолщение б кольца 4, обжимаясь в конусной расточке

10 штуцера 1, уплотняет трубу 2, а зубья 7 кольца 4, вдавливаясь в тело трубы 2, удерживают последнюю в соединении. Наличие сквозных пазов 8 в кольце 4 уменьшает радиальную жесткость в месте врезания зубьев 7 в

15 труб) 2.

Соединение трубопроводов, включающее

20 резьбовой штуцер с внутренней конусной расточкой, наименьший диаметр которой больше наружного диаметра подсоединяемой трубы, пакпдную гайку с внутренней торцевой поьерхностью, снабженной конусной расточкой, 25 и металлическое уплотнение в виде кольца, имеющего на участке, заключенном между конус ной расточкой штуцер а II трубой, утолщение, à»а участке, контактирующем с внутpets;IeII торцевой частью накиднои гайки,—

30 наружную фаску, оглачаюптееся тем, что, с

346538

Ю . 1

Составитель Б. Спивак

Редактор Э. Шибаева Техред Е. Борисова Корректор T. Китаева

Заказ 3313/10 Изд. № 1031 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Рауп1ская иаб., д. 4/5

Типография, пр. Сапунова, 2 целью увеличения надежности соединения, на внутренней поверхности металлического уплотнения образованы зубья и продольные осевые сквозные щелевые пазы.
