Установка для тепло- и водоснабжения с использованием тепла геотермалбного источника

Установка для тепло- и водоснабжения с использованием тепла геотермалбного источника

Иллюстрации

Показать все

Реферат

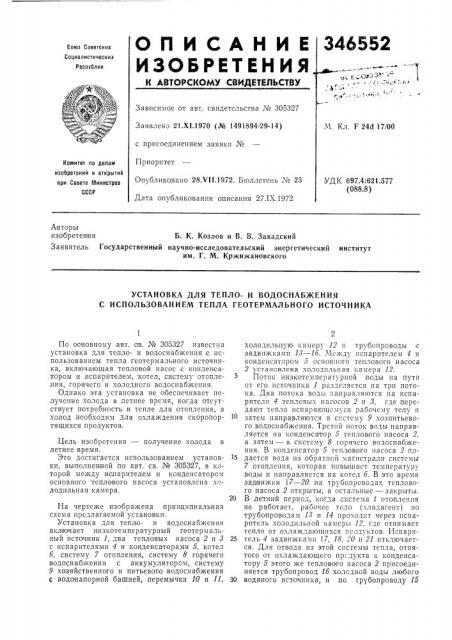

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства № 305327

Заявлено 21.XI.1970 (№ 1491894!29-14) с присоединением заявки №

Приоритет

Опубликовано 28.YII 1972. Бюллетень № 23

Дата опубликования описания 27.IX.1972 л. Г 24d 17f00

Комитет по делам изобретений и открытий при Совете Министров

СССР

697.4:621.577 (088.8) Авторы изобретен ия Б. К. Козлов и В. В. Завадский

Заявитель Государственный научно-исследовательский энергетический им. Г. М. Кржижановского институт

УСТАНОВКА ДЛЯ ТЕПЛО- И ВОДОСНАБЖЕНИЯ

С ИСПОЛЬЗОВАНИЕМ ТЕПЛА ГЕОТЕРМАЛЬНОГО ИСТОЧНИКА

По основному авт. ав. № 305327 известна установка для тепло- и водоснабжения,с использованием тепла геотермального источника, включающая тепловой насос,с конденсатором и испарителем, котел, систему отопления, горячего и холодного водоснабжения.

Однако эта установка не обеспечивает получение холода в летнее время, когда отсутствует потребность в тепле для отопления, а холод .необходим для охлаждения скоропортящихся продуктов.

Цель изобретения — получение холода в летнее время.

Это достигается использованием установки, выполнен ной по авт. св, № 305327, в которой между испарителем и конденсатором основното теплового насоса установлена ïлодильная камера.

На чертеже изображена принципиальная схема предлагаемой установки.

Установка для тепло- и водоснабжения включает низкотемпературный геотермальный источник 1, два тепловых насоса 2 и 8 с испарителями 4 и конденсаторами 5, котел б, систему 7 отопления, систему 8 горячего водоснабжения с аккумулятором, систему

9 хозяйственного и питьевого .водоснабжения с водонапорной башней, перемычки 10 и 11, холодильную камеру 12 и трубопроводы .с задвижками 18 — 1б. Между нспарителем 4 и конденсатором 5 основного теплового насоса

2 установлена холодильная камера 12.

Поток низкотемпературной,воды на пути от его источника 1 разделяется на три потока. Два потока воды iJBïðàâëÿtoòñÿ на испарители 4 тепловых насосов 2 и 8, где передают тепло испаряющемуся рабочему телу и затем направляются в систему 9 хозпитьевого водоснабжения. Третий поток воды направляется на конденсатор 5 теплового насоса 2, а за тем — в систему 8 горячего водоснабжения. В конденсатор 5 теплового насоса 2 по>5 дается вода из обратной магистрали системы

7 отопления, которая повышает температуру воды и направляется на котел б. В это .время зад нижни 17 — 20 на трубопроводах теплового насоса 2 открыты, а остальные — закрыты.

20 В летний период, когда система l отопления не работает, рабочее тело (хладагент) по трубопроводам 18 и 14 проходит через пспаритель холодильной камеры 12, где отнимает тепло от охлаждающихся продуктов. Испари25 тель 4 задвижками 17, 18, "0 и 21 отключается. Для отвода из этой системы тепла, отнятого от охлаждающего прсдукта к конденсатору 5 этого же теплового насоса 2 присоединяется трубопровод IG холодной воды любого

30 водяного истсчника, и по трубопроводу 15

3 вода обрасывается. Задвижками 19 и 22 конденсатор отключается от системы 7 отопления. В случае значительного .расстояния установки от холодильной камеры 12, можно использовать рассол, для чего от испарителя

4 теплового насоса 2 отключают воду и присоединяют трубопроводы 13 и 14 для подачи рассола в холодильную камеру. Перемычка

11 служит для подачи, подогретой в конденсаторе 5 воды непо редст1венно в систему 7 отопления, а перемычка 10 — для возможно346552 сти работы системы отопления при отключении теплового насоса.

Предмет изобретения

5 Установка для тепло- и водоснабжения с использован ием тепла геотермального источника,по авт. св, № 305327, отличающаяся тем, что, с целью лолучения холода в летнее время, между испарителем и конденсатором

10 основного теплового насоса установлена холодильная камера.

Составитель М. Орлова

Редактор И. Бродская Техред T. Ускова Корректор Е. Миронова

Заказ 3212/6 Изд. ¹ 1308 Тираж 406 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
