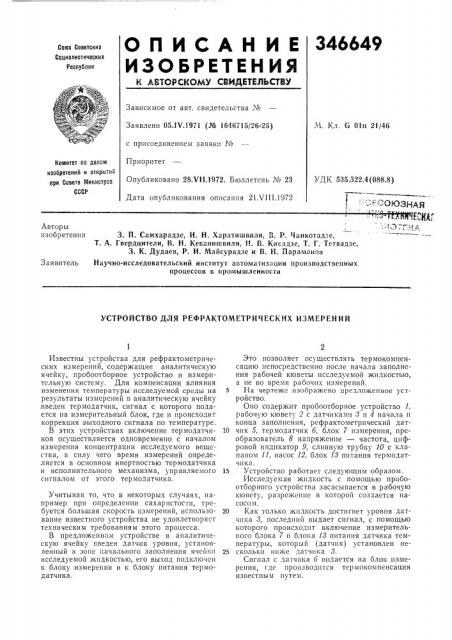

346649
ОПИСАН И Е
ИЗОБРЕТЕНИЯ
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства No
Заявлено 05 1Ч.1971 (ач" 1646715/26-25) М. Кл. G 01п 21/46 с присоединением заявки М
Приоритет
Опубликовано 28.V11.1972. Бюллетень ч" 23
Дата опубликования описания 21.VIII.1972
Комитет по делам изобретений и открытий ори Совете 1т1инистрсо
СССР
УДК 535.322.4(088.8
ЕГ}Ц
Авторы изобретения
3. П. Самхарадзе, И. Н. Харатишвили, В. P. Чанкотадзе, Т. А. Гвердцители, В. H. Кеванишвили„И. В. Кикадзе, T. Г. Тетвадзе, 3. К. Дудаев, Р. И. Майсурадзе и В. H. Парамонов
Научно-исследовательский институт автоматизации производственных процессов в промышленности
Заявитель
УСТРОЙСТВО ДЛЯ РЕФРАКТОМЕТРИЧЕСКИХ ИЗМЕРЕНИЙ
Известны устройства для рефрактометрических измерений, содержащие аналитическую ячейку, пробоотборное устройство и измерительную систему. Для компенсации влияния изменения температуры исследуемой среды на результаты измерений в аналитическую ячейку .введен термодатчик, сигнал с которого подается на измерительный блок, где и происходит коррекция выходного сигнала по температуре.
В этих устройствах включение термодатчиков осуществляется одновременно с началом измерения концентрации исследуемого вещества, в силу чего время измерений определяется в основном инертностью термодатчика и исполнительного механизма, управляемого сигналом от этого термодатчика.
Учитывая то, что в некоторых случаях, например при определении сахаристости, требуется большая скорость измерений, использование известного устройства не удовлетворяет техническим требованиям этого процесса.
В предложенном устройстве в аналитическую ячейку введен датчик уровня, установленный в зоне начального заполнения ячейки исследуемой жидкостью, его выход подключен к блоку измерения и к блоку питания термодатчика.
Это позволяет осуществлять термокомпенсацию непосредственно после начала заполнения рабочей кюветы исследуемой жидкостью, а не во время рабочих измерений, 5 На чертеже изображено предложенное устройство.
Опо содержит пробоотборное устройство 1, рабочую кювету 2 с датчиками 8 и 4 начала и конца заполнения, рефрактометрнческий дат10 чик 5, термодатчик б, блок 7 измерения, преобразователь 8 напряжение — частота, цифровой индикатор 9, слпвную трубку 10 с клапаном 11, насос 12, блок 18 питания термодатчика.
15 Устройство работает следующим образом.
Исследуемая жидкость с помощью пробоотборного устройства засасывается в рабочую кювету, разрежение в которой создается»асосом.
20 Как только жидкость достигнет уровня датчика 8, последний выдает сигнал, с помощью которого происходит включение измерительного блока 7 и блока 18 питания датчика температуры, который (датчик) установлен не25 сколько ииже датчика 8.
Сигнал с дагчнка 6 подается на блок измерения, где производится термокомпенсация известны м путем.
346649
Предмет изобретения
Состави гель В. Зверев
Текред T. Курилко
Корректор А. Васильева
Редактор Н. Коляда
Заказ 2547 1б Изд. № 1099 Тираж 40б Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, Я(-35, Раушская паб., д. 4 5
Типография, пр. Сапунова, При достижении исследуемой жидкостью верхнего датчика уровня производится включение рефрактометрического датчика 5, сигнал с которого также поступает на измерительный блок.
Скомпенсированный по температуре сигнал с измерительного блока поступает на преобразователь напряжение — частота и дальше на цифровой индикатор.
Таким образом предложенное устройство повышает экспрессность измерений.
Устройство для рефрактометрических измерений, содержащее пробоотборное устройство, аналитическую ячейку с термодатчиком и измерительную систему, отличающееся тем, что, с целью повышения экспрессности измерений, аналитическая ячейка снабжена датчиком уровня, установленным в зоне начального заполнения ячейки исследуемой жидкостью, выход которого подключен к блоку измерения и к блоку питания термодатчика.
