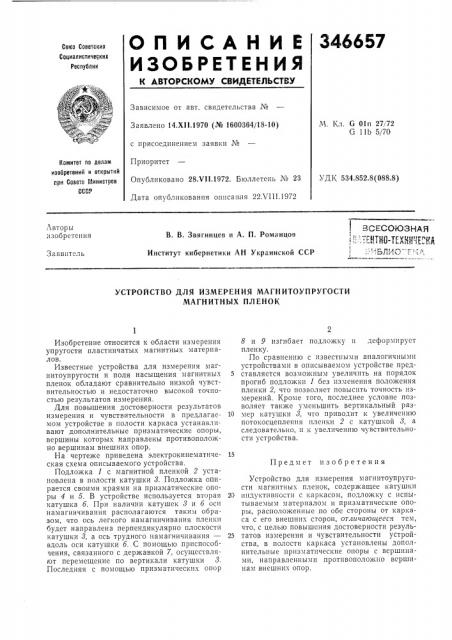

О П И С А Н И Е 346657

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01п 27172

G 11b 5/70

Заявлено 14.Х11.1970 (№ 16003G4/18-10) с присоединением заявки №

Приоритет

Конитет по делом изобретений и открытий ври Совета Министров

СССР

УДК 534.852.8(088.8) Опубликовано 28 т/11.1972. Бюллетень № 23

Дата опубликования описания 22ХП1.1972

ЗСЕСО>ОЗНАЯ

: .:::ИЫ-П Щ -ИГЩ

Авторы изобрстения

В. В. Звягинцев и А. П, Романцов

Институт кибернетики АН Укр" èíñêîé ССР

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАГНИТОУПРУГОСТИ

МАГНИТНЫХ ПЛЕНОК

Предмет изобретения

Изобретение относится к области измерения упругости пластинчатых магнитных материалов.

Известные устройства для измерения магнитоупругости и поля насыщения магнитных пленок обладают сравнительно низкой чувствительностью и недостаточно высокой точностью результатов измерения.

Для повышения достоверности результатов измерения и чувствительности в предлагаемом устройстве в полости каркаса устанавливают дополнительные призматические опоры, вершины которых направлены противоположно вершинам внешних опор.

На чертеже приведена электрокинематическая схема описываемого устройства.

Подложка 1 с магнитной пленкой 2 установлена в полости катушки 8. Подложка опирается своими краями на призматические опоры 4 и 5. В устройстве используется вторая катушка б. При наличии катушек 8 и б оси намагничивания располагаются таким образом, что ось легкого намагничивания пленки будет направлена перпендикулярно плоскости катушки 8, а ось трудного намагничивания— вдоль оси катушки б. С помощью приспособчения, связанного с державкой 7, осуществляют перемещение по вертикали катушки 8.

Последняя с помощью призматических опор

8 и 9 изгибает подложку и деформирует пленку.

По сравнению с нзвестнымп аналогичными устройствами в описываемом устройстве пред5 ставляется возможным увеличить на порядок прогиб подчожки 1 без изменения положения пленки 2, что позволяет повысить точность измерений. Кроме того, последнее условие позволяет также уменьшить вертикальный раз10 мер катушки 8, что приводит к увеличению потокосцепления пленки 2 с катушкой 8, а следовательно, и к увелнчеьнио чувствительности устройства.

Устройство для измерения магнитоупругости магнитных пленок> содержащее катушки

2(> H III) >(тивности с ка1м(асом, подложку тываемым материалом и призматические QIIQры, расположенные по обе стороны от каркаса с его внешних сторон, отлика>ощееся тем, что, с целью повышения достоверности резуль25 татов измерения и чувствительности устройства, в полости каркаса установ.пены дополнительные призматические опоры с вершинами, направленными противоположно всршинам внешних опор.
