Реферат



Пл!

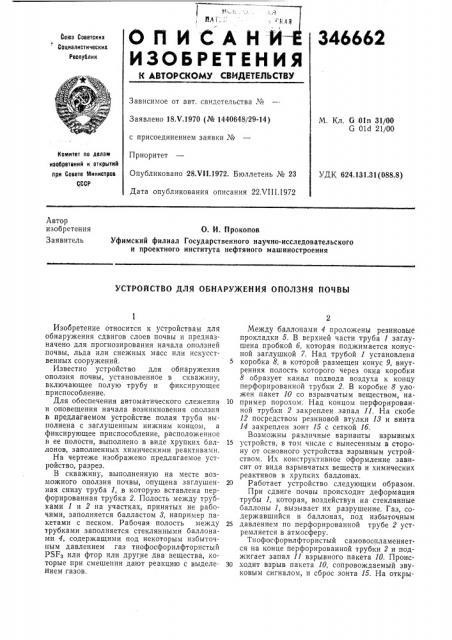

О П И С А Н И 346662

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.Ч.1970 (№ 1440648/29-14) с присоединением заявки №

Приоритет

Опубликовано 28.Vll.1972. Бюллетень № 23

Дата опубликования описания 22Ч111.1972

М. Кл. G 01n 31/00

G Old 21/00

Комитет по делам иэобретвний и открытий при Совете Министров

С,ССР

УДК 624.1,31.31(088.8) Автор изобретения

Заявитель

О. И. Прокопов

Уфимский филиал Государственного научно-исследовательского и проектного института нефтяного машиностроения

УСТРОЙСТВО ДЛЯ ОБНАРУ)КЕНИЯ ОПОЛЗНЯ ПОЧВЫ

Изобретение относится к устройствам для обнаружения сдвигов слоев почвы и предназначено для прогнозирования начала оползней почвы, льда или снежных масс или искусственных сооружений.

Известно устройство для обнаружения оползня почвы, установленное в скважину, включающее полую трубу и фиксирующее приспособление.

Для обеспечения автоматического слежения и оповещения начала возникновения оползня в предлагаемом устройстве полая труба выполнена с заглушенным нижним концом, а фиксирующее приспособление, расположенное в ее полости, выполнено в виде хрупких баллонов, заполненных химическими реактивами.

На чертеже изображено предлагаемое устройство, разрез.

В скважину, выполненную на месте возможного оползня почвы, опущена заглушенная снизу труба 1, в которую вставлена перфорированная трубка 2. Полость между трубками 1 и 2 на участках, принятых не рабочими, заполняется балластом 8, например пакетами с песком. Рабочая полость между трубками заполняется стеклянными баллонами 4, содержащими под некоторым избыточным давлением газ тиофосфорилфтористый

1 SF или фтор или другие два вещества, которые при смешении дают реакцию с выделением газов.

Между баллонами 4 проложены резиновые прокладки 5. В верхней части труба 1 заглушена пробкой б, которая поджимается конусной заглушкой 7. Над трубой 1 установлена коробка 8, в которой размещен конус 9, внутренняя полость которого через окна коробки

8 образует канал подвода воздуха к концу перфорированной трубки 2. В коробке 8 уложен пакет 10 со взрывчатым веществом, на10 пример порохом. Над концом перфорированной трубки 2 закреплен запал 11. На скобе

12 посредством резиновой втулки 18 и винта

14 закреплен зонт 15 с сеткой 1б.

Возможны различные варианты взрывных

15 устройств, в том числе с вынесенным в сторону от основного устройства взрывным устройством. Их конструктивное оформление зависит от вида взрывчатых веществ и химических реактивов в хрупких баллонах.

20 Работает устройство следующим образом.

При сдвиге почвы происходит деформация трубы 1, которая, воздействуя на стеклянные баллоны 1, вызывает их разрушение. Газ, содержавшийся в баллонах, под избыточным

25 давлением по перфорированной трубе 2 устремляется в атмосферу.

Тиофосфорилфтористый самовоопламеняется на конце перфорированной трубки 2 и поджигает запал 11 взрывного пакета 10. Проис30 ходит взрыв пакета 10, сопровождаемый звуковым сигналом, и сброс зонта 15. На открыСоставитель М. Белявский

Техред Т. Курилко

Редактор В. Новоселова

Корректор Т. Миронова.Заказ 2549/11 Изд. № 1098 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 том конце устройства на некоторое время возникает факел огня.

Предмет изобретения

Устройство для обнаружения оползня почвы, устанавливаемое в скважину, включающее полую трубу и фиксирующее приспособление, отличающееся тем, что, с целью обеспечения автоматического слежения и оповещения о начале возникновения оползня, полая труба выполнена с заглушенным нижним концом, а фиксирующее приспособление, расположенное в ее полости, выполнено в виде хрупких баллонов, заполненных химическими реактивами.
