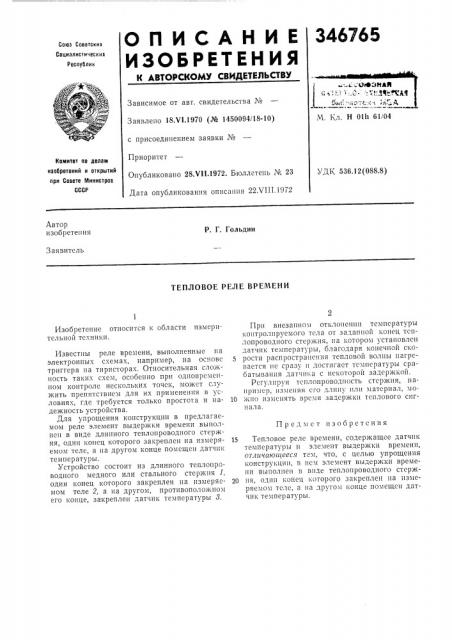

О Л И С А Н И Е 346765

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства No

Заявлено 18 Ч1.1970 (л!е 1450094/18-10) с присоединением заявки !че

Приоритет

Опубликовано 28.Ч11.1972. Бюллетень N< 23

Дата опубликования описания 22Х111.1972

М. 1хл. Н 01h 61i04

Комитет оо делам иаобретеиий и открытий ори Совете Мииистроо

СССР

УДК 536.12(088.8) Автор изобретения

P. Г. Гольдин

Заявитель

ТЕПЛОВОЕ РЕЛЕ ВРЕМЕНИ

Предмет изобретения

Изобретение относится к области измерительной техники.

Известны реле времени, выполненные на электронных схемах, например, на основе триггера на тиристорах. Относительная сло?кность таких схем, особенно при ozlloIIpe»cIIном контроле несколы<их точек, может служить препятствием для их применения в условиях, где требуется только простота и надежность устройства.

Для упрощения конструкции в предлагаемом реле элемент выдержки времени выполнен в виде длинного теплопроводного стержня, один конец которого закреплен на измеряемом теле, а на другом конце помещен датчик температу ры.

Устройство состоит из длинного теплопроводного медного или стального стержня 1, один конец которого закреплен на измеряемом теле 2, а на другом, противоположном его конце, закреплен датчик температуры 8.

Прп внезапном отклонсшш температуры контролируемого тела от заданной конец тсплопроводного стержня, на котором установлен датчик температуры, благодаря конечной ско5 рости распространения тепловой волны нагрсвастся не сразу и достигает тсхшсратуры срабатывания датчика с некоторой задержкой.

Рсгулнруя тсплопроводность стсржня, например, изменяя cl0 длнну или материал, мо10 ?кно изъ(снять время задержки теплового сиг нала.

15 Тепловое реле времени, содержащее датчик температуры и элемент выдержки времени, orëè÷àþàIååñÿ тем, что, с целью упрощения конструl

346765

С оста в и тел ь И. Дубсон

Тскрел Л. богданова

Редактор С. Хейфиц

Корректор Г. Запорожец

Типография, пр. Сапунова, 2

Заказ 2546!14 Изд. Мо 1075 Тираж 406 Подписное

ЦНИИПИ Ко lHTcTà по делам пзобретегнш и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
