Активная масса для отрицательного электрода свинцово- кислотного аккумулятора

Активная масса для отрицательного электрода свинцово- кислотного аккумулятора

Иллюстрации

Показать все

Реферат

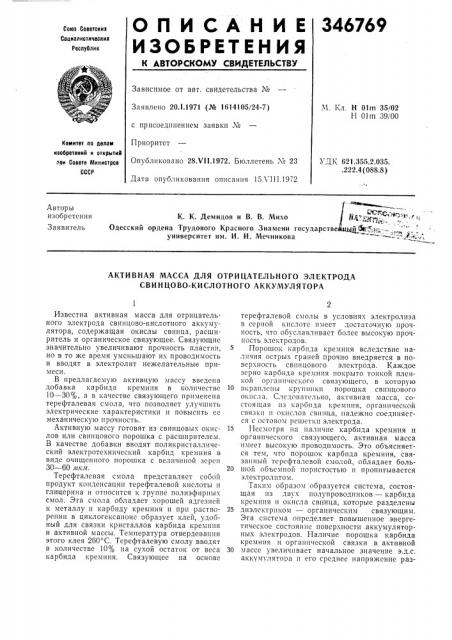

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

346769

Союз Советскик

Социалистическик

Реслублик

Зависимое от авт. свидетельства №

М, Кл. Н Olm 35/02

Н 01m 39i00

Заявлено 20.1.1971 (№ 1614105/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 28Х11.1972. Бюллетень ¹ 23

Дата опубликования описания 15Л 111.1972

Комитет ло делам изобретений и открытиЯ лон Совете Министров

СССР

УД1(621.355.2.035. .222.4 (088.8) К. К. Демидов и В. В. Михо

СС1;С;,„,„.,, Одесский ордена Трудового Красного Знамени государстве цщМк.,л;-,;, . университет им. И. И. Мечникова

Авторы изобретения

Заявитель

АКТИВНАЯ МАССА ДЛЯ ОТРИЦАТЕЛЬНОГО ЭЛЕКТРОДА

СВИНЦОВО-КИСЛОТНОГО АККУМУЛЯТОРА

Известна активная масса для отрицательного электрода свинцово-кислотного аккумулятора, содержащая окислы свинца, расширитель и органическое связующее. Связующие значительно увеличивают прочность пластин, но в то же время уменьшают их проводимость и вводят в электролит нежелательные примеси.

В предлагаемую активную массу введена добавка карбида кремния в количестве

10 — 30о о, а в качестве связующего применена терефталевая смола, что позволяет улучшить электрические характеристики и повысить ее механическую прочность.

Активную массу готовят из свинцовых окислов или свинцового порошка с расширителем.

В качестве добавки вводят поликристаллический электротехнический карбид кремния в виде очищенного порошка с величиной зерен

30 — б0 лтклт.

Терефталевая смола представляет собой продукт конденсации терефталевой кислоты и глицерина и относится к группе полиэфирш.1х смол. Эта смола обладает хорошей адгезией к металлу и карбиду кремния и при растворении в циклогексаноне образует клей, удобный для связки кристаллов карбида кремния и активной массы. Температура отвердевания этого клея 2б0 С. Терефталевую смолу вводят в количестве 10о о на сухой остаток от веса карбида кремния. Связующее на основе терефталевой смолы в условиях электролиза в серной кислоте имеет достаточную прочность, что обуславливает более высокую прочность электродов.

Порошок карбида кремния вследствие наличия острых граней прочно внедряется в поверхность свинцового электрода. Каждое зерно карбида кремния покрыто тонкой пленкой органического связующего, в которую

10 вкраплены крупинки порошка свинцового окисла. Следовательно, активная масса, состоящая из карбида кремния, органической связки н окислов свинца, надежно соединяется с остовом решетки электрода.

15 Несмотря на наличие карбида кремния и органического связующего, активная масса имеет высокую проводимость. Это объясняется тем, что порошок карбида кремния, связанный терефталевой смолой, обладает боль20 шой объемной пористостью и пропитывается электролитом.

Таким образом образуется система, состоящая из двух полупроводников — карбида кремния и окисла свинца, которые разделень1

25 диэ t1e1

Эта система определяет повышенное энергетическое состояние поверхности аккумуляторных электродов. Наличие порошка карбида кремния и органической связки в активной

30 массе увеличивает начальное значение э.д.с. аккумулятора и его среднее напряжение раз346769

Составитель lO. Драгомирова

Редактор А, Пейсоченко Текред Т. Ускова

Корректор Е. Исакова

Заказ 2536П Изд. № 1079 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пп. Сапунова, 2 ряда, расширяет участок постоянного напряжения разрядной характеристики и уменьшает внутреннее сопротивление.

Предмет изобретения

Активная масса для отрицательного электрода свинцово-кислотного аккумулятора, содержащая окислы свинца, расширитель и органическое связующее, отличающаяся тем, что, с целью улучшения электрических характеристик и повышения механической прочности, в нее введена добавка карбида кремния в количестве 10 — 30, а в качестве связующего применена терефталевая смола.
