Реферат



3468) 9

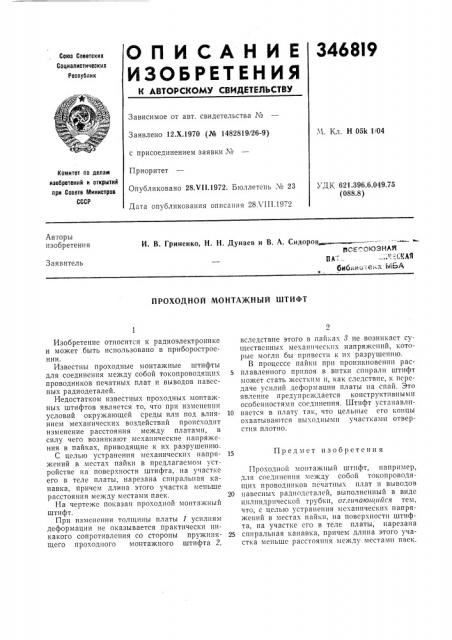

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссвз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М Кд Н 05k 1!04

Заявлено 12.Х.1970 (№ 1482819/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 28.Ч11.1972. Бюллетень . ч"з 23

Дата опубликования описания 28Ч111.1972

Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

УДК 621.396.6.049.75 (088.8) Авторы изобретения

И. В. Гриненко, Н. H. Дунаев и В. A. Сидоров

6СЕ ЧЮЗНАЯ

ПА i ......;.т! =ЛАЯ бибиио жкъ (МБА

Заявитель

ПРОХОДНОЙ МОНТАЖНЫЙ ШТИФТ

Изобретение относится к радиоэлектронике и может быть использовано в приборостроении.

Известны проходные монтажные штифты для соединения между собой токопроводящпх проводников печатных плат и выводов навесных радиодеталей.

Недостатком известных проходных монтажных штифтов является то, что при изменении условий окружающей среды или под влиянием механических воздействий происходит изменение расстояния между платами, в силу чего возникают механические напряжения в пайках, приводящие к их разрушению.

С целью устранения механических напря>кений в местах пайки в предлагаемом устройстве на поверхности штифта, на участке его в теле платы, нарезана спиральная канавка, причем длина этого участка меньше расстояния между местами паек.

На чертеже показан проходной монта>кный штифт.

При изменении толщины платы 1 усилиям деформации пе оказывается практически никакого сопротивления со стороны пружинящего проходного монтажного штифта 2, вследствие этого в пайках, > не возникает существенных механических напряжений, которые могли бы привести к их разрушению.

В процессе пайки прп проникновении рас5 плавленного припоя в витки спирали штифт может стать жестким и, как следствие, к Ilc ðåдаче усилий деформации платы на спай. Это явление предупреждается конструктпвнымп особенностями соединения. Штифт устанавли10 вастся в плату так, что цельные его концы охватыва1отся выходными участками отверстия плотно.

15 Предмет изобретения

Проходной монтажный штифт, например, для соединения между собой токопроводящих проводников печатных плат и выводов

20 навесных радиодеталей, выполненный в виде цилиндрической трубки, от.гичаюишУся тем, что, с целью устранения механических напряжений в местах пайки, на повсрхности штифта, на участке сго в теле платы, нарезана

25 спиральная канавка, причем длина этого участка меньше расстояния между местами паек.

346819

Составитель В. Клюкин

Техред А. Камышникова

Корректор Л. Бадылама

Редактор Т. Морозова

Типография, пр. Сапунова, 2

Заказ 2583/6 Изд. № 1100 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
