Патент ссср 346891

Патент ссср 346891

Иллюстрации

Показать все

Реферат

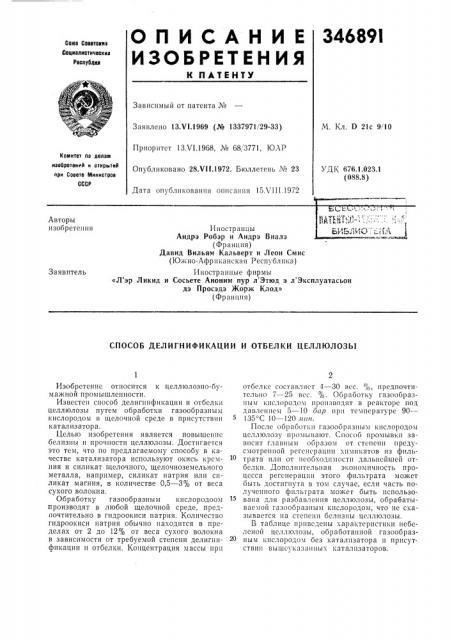

34689!

ОГ1ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Ссюа Ссеетсииа

Сецизлистическиа

Респубаии

Зависимый от патента №

М. Кл. D 21с 9 10

Заявлено 13.VI.1969 (№ 1337971!29-33)

Приоритет 13.VI.1968, М 68, 3771, ЮАР

Коатитет по делам изооретеииР и отирытир ори Совете Министров

СССР

Опубликовано 28.VII.1972. Бюллетень № 23

УДК 676.1.023.1 (088.8) Дата опубликования описания 15Х111.1972

Авторы изобретения

Иностранцы

Андрэ Робэр и Андрэ Виалэ (Франция) Давид Вильям Кальверт и Леон Смис (Южно-Африканская Республика) Иностранные фирмы

«Л эр Ликид и Сосьете Аноним пур л Этюд э л Эксплуатасьон дэ Просэдэ Жорж Клод» (Франция) Заявитель

СПОСОБ ДЕЛИГНИФИКАЦИИ И ОТБЕЛКИ ЦЕЛЛЮЛОЗЬ1

Изобретение относится к целлюлозно-бумажной промышленности.

Известен способ делигнификации и отбелки целлюлозы путем обработки газообразным кислородом в щелочной среде в присутствии катализатора.

Целью изобретения является повышение белизны и прочности целлюлозы. Достигается это тем, что по предлагаемому способу в качестве катализатора используют окись кремния и силикат щелочного, щелочноземельного металла, например, силикат натрия или силикат магния, в количестве 0,5 — Зо о от веса сухого волокна.

Обработку газообразным кислородоом производят в любой щелочной среде, предпочтительно в гидроокиси натрия. Количество гидроокиси натрия обычно находится в пределах от 2 до 12% от веса сухого волокна в зависимости от требуемой степени делигпификации и отбелки. Концентрация массы при отбслке составляет 4 — 30 вес. " о, предпочтительно 7 — 25 вес. о о. Обработку газообразным кислородом производят в реакторе под давлением 5 — -10 бар при температуре 90—

135 С 10 — -120 лен.

После обработки газообразным кислородом целлюлозу промывают. Способ промывки зависит главным обр 130м от степе|ш предусмотренной регенерации химикатов из фильтрата или от необходимости дальнейшей отбелки. Дополнительная экономичность процесса регенерации этого фильтрата может быть достигнута в том случае, если часть полученного фильтрата может быть использована для разбавления целлюлозы, обрабатываемой газообразным кислородом, что не сказывается на степени белизны целлюлозы.

Б таблице приведены характеристики небеленой целлюлозы, обработанной газообразным кислородом без катализатора и присут. ствин вышеуказанных катализаторов.

346891

Целлюлоза

А в

0

5 ,1" NaàS10ç

1-,. Мд31оа

1 чо 31 - 2

26

19,8

26

54

45

6,3

29

58

4,9

32

57

4,6

57,5

117

43,2

53,5

1066

54,7

102

70,6

85,6

А — крафт-целлюлоза, полученная из хвойных пород (сосновая целлюлоза), небеленая.

Б — крафт-целлюлоза, обработанная газообразным кислородом в щелочной среде без катализатора.

 — крафт-целлюлоза, обработанная газообразным кислородом в щелочной среде в присутствии катализатора — силиката натрия.

à — крафт-целлюлоза, обработанная газообразным кисчородом в щелочной среде в присутствии катализатора — силиката магния.

Д вЂ” крафт-целлюлоза, обработанная газообразным кислородом в щечочной среде в присутствии катализатора — окиси магния.

Предмет изобретения

Составите.чь О. Маслаченко

Корректор Г. Запорожец

Техрсд Т. Ускова

Редактор Т. Горячева

Заказ 2536/18 Изд. № 1079 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Концентрация массы, Щелочная среда (к) аОН), Катализатор,,,>

Давление кислооода при температуре окружающей среды, 6ар

Максимальная температура, С

Продолжительность при максимальной темперагуре, яшн

Белизна, фотовольтаж

Псрманганатнос число ощр

Продолжительность переработки, вин

Разрывная длина, л

Число двойных перегибов (под 885 г)

Показатель сопротивления на продавливание

Показатель сопротивления на раздиранне

1. Способ делигннфикации н отбелки целлюлозы путем обработки газообразным кислородом в щелочной среде в присутствии катализатора, отличающийся тем, что, с целью повышения белизны и прочности целлюлозы в качестве катализатора используют окись кремния и силикат щелочного, щелочноземельного металла.

2. Способ по п. 1, отличающийся тем, что в качестве катализатора используют силикат натрия.

3. Способ IIO п. 1, отличающийся тем, что в качестве катализатора используют силикат магния.

4. Способ по пп. 1 — 3, отличающийся тем, что катализатор вводят в количестве 0,5 — Зо7в

10 от веса сухого волокна.
