Реферат

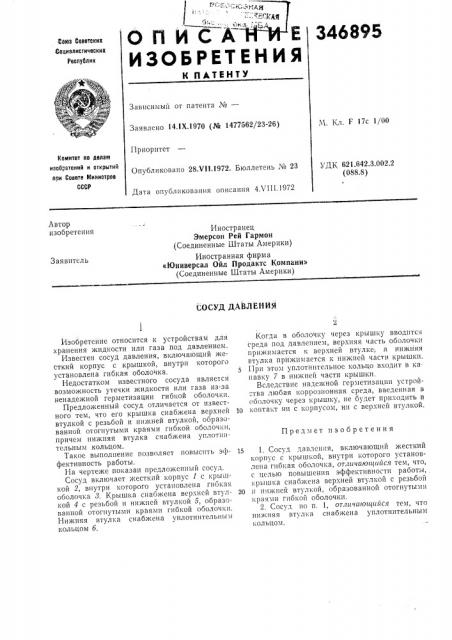

ОП И Е 346895

Со!оз Соеетских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зависимьш от патента №вЂ”

М. Кл. Г 17с 1/00

Заявлено 14.1Х.1970 (№ 1477562/23-26) Приоритет

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 621.642.3.002.2 (088.8) Опубликовано 28.Ч11.1972. Бюллетень ¹ 23

Дата опубликования описания 4Х111.1972

Автор изобретения

Иностранец

Эмерсон Рей Гармон (Соединенные Штаты Америки) Иностранная фирма

«1Ониверсал Ойл Продактс Компани» (Соединенные Штаты Америки) Заявитель

СОСУД ДАВЛЕНИЯ

Предмет изобретения

Йзобретение относится к устройствам дчя хранения жидкости или газа под давлением.

Известен сосуд давления, включающий жесткий корпус с крышкой, внутри которого установлена гибкая оболочка.

Недостатком известного сосуда является возможность утечки жидкости или газа из-за ненадежной герметизации гибкой оболочки.

Предложенный сосуд отличается от известного тем, что его крышка снабжена верхней втулкой с резьбой и нижней втулкой, образованной отогнутыми краями гибкой оболочки, причем нижняя втулка снабжена уплотпительным кольцом.

Такое выполнение позволяет повысить эффективность работы.

На чертеже показан предложенный сосуд.

Сосуд включает жесткий корпус 1 с крышкой 2, внутри которого установлена гибкая оболочка >. Крышка снабжена верхней втулкой 4 с резьбой и нижней втулкой 5, образованной отогнутыми краями гибкой оболочки.

Нижняя втулка снабжена уплотнительным кольцом б.

Когда в оболочку через крышку вводится среда под давлением, верхняя часть оболочки прижимается к верхней втулке; а нижняя

Втул! а прижимается ниж!!ей части крышки.

При этом уплотнительное кольцо входит в канавку 7 в нижней части крышки, Вследствие надежной герметизации устройства любая коррозпонная среда, введенная в

oáîëo÷êó через крышку, не будет приходить в

1Q контакт ни с корпусом, нн с верхней втулкой. и 1. Сосуд давления, включающий жесткий кори c с крышкой, внутри которого установлена гибкая оболочка, отличающийся тем, что, с целью повышения эффективности работы, крышка снабжена верхней втулкой с резьбой

20 и нижней втулкой, образованной отогнутыми кра>! !и гпокой oooJIQ IIIII. 2. Сосуд по и, 1, отличающийся тем, что нижняя втулка снабжена уплотнительным кольцом.
