Реферат

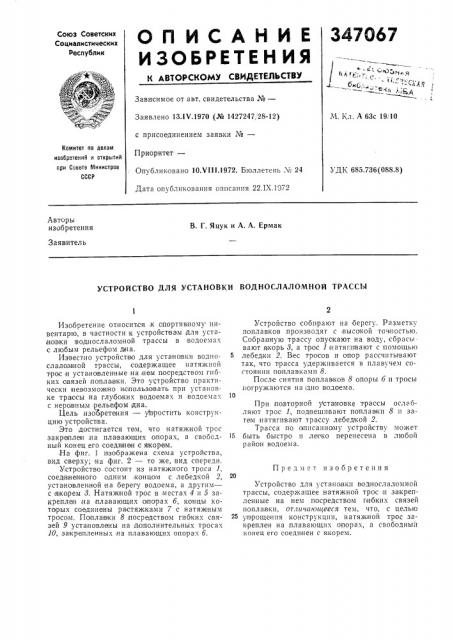

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

4 4ã . -;, Nag

— Бд

Зависимое от авт. свидетельства ¹â€”

Заявлено 13. I V.1970 (№ 1427247, 28-12) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.Ч111.1972. Бюллетень М 24

Дата опубликования огшсанпя 22,IX.1972

М. Кл. А 63с 19 10

Комитет по делан изобретений и открытий ори Совете Министров

СССР

Ъ Д1с, 685,736(088.8) Авторы изобретения

В. Г. Яцук и А. А. Ермак

Заявитель

УСТРОЙСТВО ДЛЯ УСТАНОВКИ ВОДНОСЛАЛОМНОЙ TPACCbl осла б8» заможет любой

Предмет изобретения

Изобретение относится к спортивному инвентарю, в частности к уст рой ст вам для уста новки:водносл аломной трассы в водоемах с любым рельефом д на, Известно устройство для установки воднослалом ной трассы, содержащее натяжной трос и установленные;на,нем посредством гибких овязей,поплав ки. Это устройство практически невозможно использовать при установке трассы на глубоких водоемах и водоемах с неровным рельефом дна.

Цель:изооретения — у1простить конструкцию усTipoHcTiBa.

Это достигается тем, что натяжной трос закреплен,на плавающих опорах, а свободный конец его соединен с якорем.

На фиг. 1 и зображена схема устройства, вид сверху; на фиг. 2 — то же, вид спереди.

Устройство состоит и з натяжного троса 1, соединен ного одним концохт с лебедкой 2, установленной на берегу водоема, а другим— с якорем 8. Натяж ной трос в местах 4 и 5 закреплен,на плавающих о порах 6, кобанцы которых соединены растяжками 7 с натяжным тросом. Попла в ки 8 посредством гибких связей 9 установлены на дополнительных тросах

10, закрепленных на плавающих опорах б.

Устройство собирают на берегу. Разметку поплавков производят с высокой точностью.

Собранную трассу опускают на воду, сбрасы вают якорь 8, а трос 1 натягивают с помощью

5 лебедки 2. Вес тросов и опор рассчитывают так, что трасса удерживается в плавучем состоянии поплавками 8.

После снятия поплавков 8 опоры 6 и тросы погружаются на дно водоема.

При повторной y",ñòàíoBêe трассы ля ют трос 1, подвешивают попл авкп тем натягивают трассу лебедкой 2.

Трасса по описанному устройству

15 быть быстро и легко перенесена в район водоема.

Устройство для установки воднослаломной трассы, содержащее натяжной трос и закрепленные на нем посредством гибких связей поплавки, отличающееся тем, что, с целью

25 упрощения конструкции, натяжной трос закреплен на плавающих опорах, а свободный конец его соединен с якорем.
