Реферат

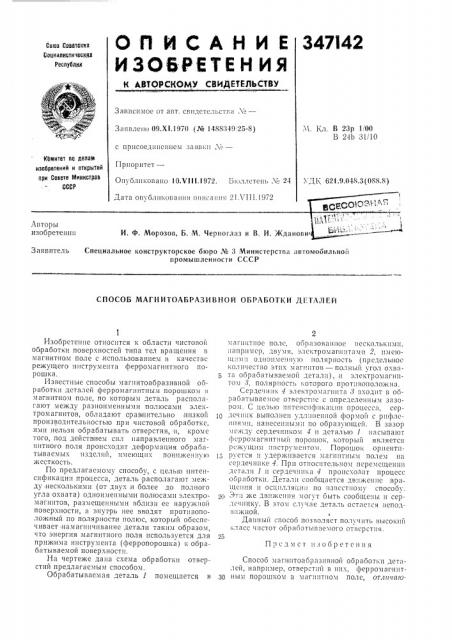

ОП И.САН И Е 347I42

ИЗОБЬЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически

Респубтщк

Ф !!

Зависимое От авт. свидстсльств11 X

1хл, В 23р 1, 00

В 24)3 31110

Заявлено 09.Х!.1970 (№ 1488349. 25-8) с присоединением заявки Л1 ——

Комитет по делам нзаоретений и открытий прн Совете Министров

СССР

Приоритет—

Опубликовано 10.VI 11.1972. Вк!ллстеиь Хо 24 Х Д1х 621.9.048.3(088.8)

Дата опубликоваш!я описания 2!Л III.1972

Авторы изобретеш111

И. Ф, Морозов, Б. М. Черногл113 и В. И. Ж

Заявитель Специальное конструкторское бюро № 3 Министерства явтомооильной промышленности СССР

СПОСОБ МАГИИТОАБРАЗИВИОЙ ОБРАБОТ1хИ ДГТЛЛЕИ

П, Iсдмcт изооpeтсиия

Изобретение относится к области чистовой оо!работки поверхностей типа тел вращения в магнитном поле с .использованием в качестве режущего инструмента ферромагнитного порошка.

Известные способы магнитоабразивной ооработки деталей ферромагнитным порошком в магнитном поле, llo которым деталь располагают между разноименными полюсами электромагнитов, обладают сравнительно, низкой производительностью при чистовой обработке, ими нельзя обрабатывать отверстия, и, кроме того, под действием сил направленного магнитного поля происходит деформация обраоатывасмых изделий, име1ощих пош1женную жесткость.

По предлагаемому способу, с целью интенсификации процесса, деталь располагают между несколькими (от двух и более до полного угла охвата) одноименными полюсами элект!ромагнитов, размещенными вблизи ее наружной поверхности, а внутрь иее вводят противоположный по полярности полюс, который обеспечивает намагничивание детали таким образом, что энергия магнитного поля используется для приж!им а инструмента (ферр опор ошка) к обр абатываемой поверхности.

На чертеже дана схема обработки отверстий предлагаемым способом.

Обрабатываемая деталь 1 помещается в магIIIITI!oc поле, образован нос несколькими, 11апримср, двумя, электромагнитами 2, имеющ:.!ми одноименную полярность (прсдельпюс количество этих магнитов — полный угол охвата оораоатываемой детали), II элсктромапштом 3, полярность которого противоположна.

Сердечник 1 электромагнита 8 входит в опрабатываемос отверст!!с с определенным зазором, С целью интенсификации процесса, ссрдспи1к выполнен удл:1иеииой формой с рифлсииями, нанесенными по образующей. В зазор между сердечником 4 и деталью 1 насыпают фсрромагнитиьш порошок, который является режущим инструментом, Порошок ориентируется и удерживается магиитным полем ия сердечнике 4. При относительном перемещении детали 1 и сердечцика 1 происходит процесс обработки. Детали сооощается движение враIцсиия II Осцилляции по 11313cстиом способм, 20 ITII же движения могут быть сообтцсиы и ccp;fc1нпку. В этом случае деталь остается неподвижной.

Данные способ позволяет получить высокий класс чистот обраб!атывяемого отверстия.

Способ мапгитоабразивиой оораоотки деталей, например, отверстий в них, фсрромагнит30 ным порошком в i!a!,I!IT!toit поле, от.тчпю,$cf j1Q g, @, дф

Составитель T. Юнг

Текред Л. Богданова

Корректор С. Сатагулов)) Редактор T. Баранова

Заказ № 3989 Из, \. ¹ 1147 Тира>к 406 Подписи<) с

ЦНИИП11 Комитета ио делам изобретений и открьгпш при Совете Министров СССР

Москва, 5К-35, Раушская иаб., д. 4/5

Загорская типогра

:) ! ци!!С)! тем, что, с ц "Ib)() !!Втс!!с!!(р1!к, !ц!!н процесса, деталь располагают между несколькими одноименными полюсами электромагнитов, размещенными вблизи ее наружной поверхности, а внутрь нес вводят противоположный по по4 !ярнос1н Ilолк)() hоторый ооесt!счIIвас! нама!ничивание детали таким образом, что энергия магнитного поля используется для прижима инструмента (ферропорошка) к обрабатывае

5 мой поверх)!ости.
