Реферат

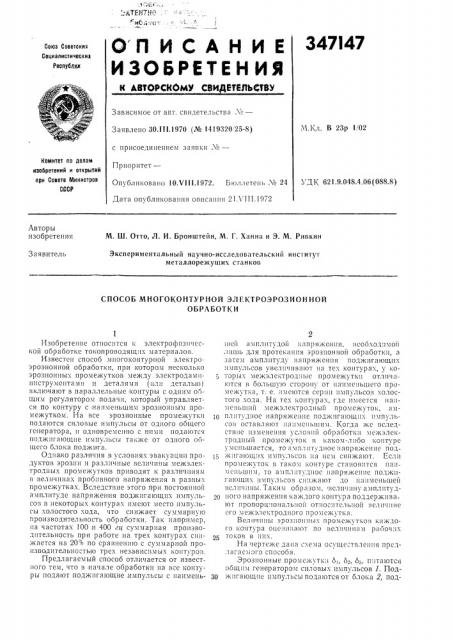

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

347I47

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

М.КЛ. В 23р 1/02

Заявлено 30.111,1970 (№ 1419320 25-8) с присоединением заявки ¹â€”

Комитет по делам изобретений н открытий при Совете Министров

СССР

Приоритет—

Опубликовано 10.VI11.1972. Бюллетень ¹ 24

Дата опубликования описания 21Л И1.1972

УДК 621.9.048.4.0G(088.8) Авторы изобретения

М. Ш. Отто, Л. И. Бронштейн, М, Г. Ханна и Э. М. Ривкин

Экспериментальный научно-исследовательский институт металлорежущих станков

33ÿBèòåëü

СПОСОБ МНОГОКОНТУРНОЙ ЭЛЕКТРОЭРОЗИОН HOA

ОБРАБОТКИ

Изобретение относится к электрофизичсской обработке токопроводящих материалов.

Известен способ многоконтурной электроэрозиониой обработки, при котором несколько эрозиоииых промежутков между элсктродамиинструментами и деталями (или деталью) включают в параллельные контуры с одним общим регулятором подачи, который управляется по контуру с .наименьшим эрозиониым промежутком. На все эрозионные промежутки подаются силовые импульсы от одного общего генератора, и одновременно с ними подаются

Г!ОДЖИГ310mlle ИХ!ПУТ!Ьс!! ТЯКЖЕ ОТ ОДИОГО 00щего блока поджига.

Однако различия в условиях эвакуации продуктов эрозии и различные величины межэлектродиых промежутков приводят к различииям

В ве "»I !Ill!ax пробивного напряжения в разны.; промежутках, Вследствие этого при постоянной амплитуде напряжения поджигающих импульсов в некоторых контурах имеют место импульсы холостого хода, что снижает суммарную производительность обработки, Так напр!!х!ер, иа частотах 100 и 400 гц суммарная производительность при работе иа трех контурах снижается на 20% по сравиеншо с суммарной производительностью трех независимых контуров.

Предлагаемый способ отличается от известного тем, что в .начале обработки иа все контуры подают подж1шающие,импульсы с иаимепьшсй амплитудой иапряжония, исооходимой лишь для протектlния 3p03IIQIIIIDII oop300TI II, 3 затем амплитуду напряжения поджигающих импульсов увеличивают на тех контурах, у которых межэлектрод11ые промежутки отличаются в большую сторону от наименьшего промежутка, т. е. их!с!Отея серии импульсов хо locтого хода. На тех контура.;, где имеется иаимсиьш!ш межэлектродньш промежуток, амилитудиос напряжение поджига!Ощих импульсов оставляют иа1!меньшим. Когда жс ВследстВие изменения услоВии Ооряботки мсжэле! тродиый промежуток в каком-либо контуре уменьшается, То амплитудное напряжение 1103,-! 5 ж и Г а! О Iц . х и м и у л ь с 0 В 11 3 и е м с и и ж я 10 т . Е с:1 и прох1ежуток В тако. 1 конт ;pt стянОВится и IIIмсш.шим, то амплитудиос напряжение поджигающих импульсов снижают 10 наименьшей величины. Таким образом, величину амплитудного напряжения каждого контура поддержива-! от пропорц !Опальной относительной Вели 111110 его межэлектродиого промежутка.

Вел и|! ин ы 3p031!011111, и раз!сж i тков каждого контура оцсиива!От по Величинам раооч гх

На чертеже лана лема осуществления предлагаемого способа.

ЭРозионные пРомсжУтк:! 61, бз, бз, и1!таютси общим генератором силовых импульсов 1. Под30 жигяющис импульсы подаютсяот блока 2, под34 Л 47

Предмет изобретения

Составители Б. А и ирин

Техред Л. Богданова 1(орректор С. Сатагуловп

Редактор Т. Баранова

Заказ № 3989 Изд. ¹ 1147 Тираж 406 Подписное

ЦТТИИП!1 К ..1. : Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Загорская типография жига, каналы которого управляются блоком 3 обратной связи, подключенным через делитсли 4, б, 6 к эрозионным промежуткам. В начале îopàоотки амплитуда, импульсов поджига одинакова на всех контурах и равна наименьшей величине для .данного устройства, например 200 г3. Через. некоторое время устанавливаются различные величины промежутков (1>1, б2 < 3) °

В контуре с промежутком о1 добиваются 10 изменением установки регулятора стопроцентного использова1гия силовых импульсов, т. е. отсутствия импульсов холостого хода. Поскольку межэлектрод1!Ые Проме>кутк и о2 и оз больше, чем б1, то в их контурах появляются 15 импульсы холостого хода, а ток уменьшается.

Блок 8 обратной связи подает на блок 2 под>кига сигнала об увеличении амплитуд ногонапря>кения поджигающих, импульсов на втором и третьем контурах. Напряжение поджига IIa 20 этих контурах увеличивается до вели1ин, обеспечивающих стопроцентное использование сило13ых импульсов 13 соответствии с величинами их межэлектродных промежутков. Так например, па втором ко>итуре амплитуда напряжения поджигающих импульсов повышается до 300 î, а в третьем — до 400 в. При этом в первом контуре напряжение поджига не изменяется.

При дальнейшей обработке неизбежно многократное измсне11ие величин межэлектродных 30 промежутков, протекающее незакономерно.

Каждый раз 13 соответствии с 11зменением ме>кэлектродных проме>кутков происходит измене4 13111.1П1ЧУД IIOД>КИГ111ОЩ11Х II,iI,lIi; 1ЬСО13 13 КОН турах.

Например, если промежуток 62 стал наименьшим, то напряжение поджига .на нем снижается с 300 до 200 в, а на первом контуре увеличивается с 200 до 500 в. При этом на третьем контуре напряжение поджига сии>кается с 400 до 300 в. (принято 62, бз g 61) .

Спосоо многоконтурной электроэрозионной обработки металлов, при котором на несколько эрозионных промежутков,,включенных в параллельные контуры, с одним общим регулятором подачи, управляемым по контуру с наименьшим эрозионпым промежутком, одновременно подают силовые импульсы от общего генератора и поджигающие, импульсы от общего блока поджига, отл11чагощийся тем, что, с целью повышения ci ÷ìàðllîé производиTåëbllîñòè, 13 начале обработки на все эрозионные промежутки подают поджигающие импульсы с минимальной амплитудой напряжения, необходи»oII для протекания эрозионного процесса, а затем увеличивают их ав|плитуду в тех контурах, эрозионные промежутки которых отличаются от наименьшего, и в дальнейшем амплитуды напряжений поджигающих импульсов в различных контурах поддерживают пропорциопальными величинам нх эрозионных промс>I
