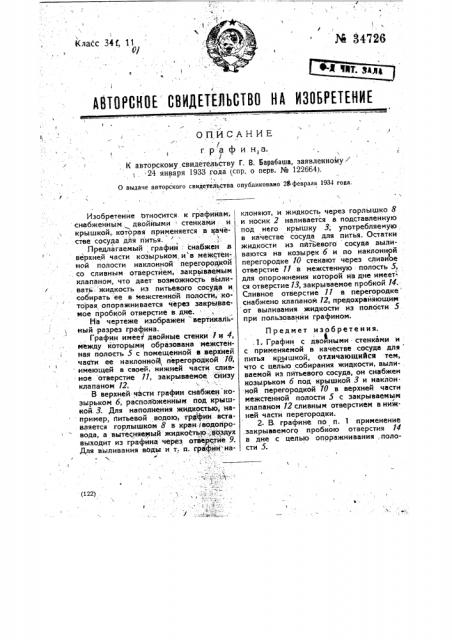

А(ТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАН И Е

l графина.

-,/

К авторскому, свидетельству Г. В. Барабаша, заявленному

24 января 1933 года (спр. о перв. № 122664).

О выдаче авторского свидетельства опубликоваио 2Ффевраля 1934 года.

Изобретение относится. к графинам; снабженным. двойными стенками и крышкой,. которая применяется в качестве сосуда для питья.

Предлагаемый графин: снабжен в верхней части козырьком. и в межстеннай полости наклонной перегородкой ., со сливным отверстием, закрйваамым клапаном, что дает. возможность выли, вать. жидкость из питьевого сосуда и собирать ее в межстенной полости, .которая опоражнивается через закрываемое пробкой отверстие в дне.

На чертеже изображен вертикальный разрез графина.

Графин имеет двойные стенки 7 и 4, иежду которыми образована межстенная полость 5 с помещенной в верхней чаати ее наклонноИ перегородкой 1О, имеющей в своей, нижней части сливное отверстие 11, закрываемое снизу клапаном 12.

В верхней .исти графин снабжен козырьком 6, расположенным под крышкой. 3. Для наполнения жидкостью, например, питьевой водою, графин вставляется горлышком 8 в кран-1водопровода, а вытесняемый жидкостью, -;воздух выходит из графина через отверстие 9.

Для выливания воды и т, и. графинна". г клоняют, и жидкость через горлышко 8 и носик 2 наливается в подставленную под него крышку 3, употребляемую в качестве сосуда для питья. Остатки жидкости из пйтьевого сосуда выливаются на козырек б и по наклонной

1 перегородке 10 стекают через сливное отверстие 11 в межстенную полость 5, для опорожнения которой на дне имеется отверстие 13, закрываемое пробкой 14;.

Сливное отверстие 11 в перегородке снабжено клапаном 12, предохраняющим от выливания жидкости из полости 5 при пользовании графином.

Предмет изобретения. . 1. Графин с двоиными - стенками и

Ф с применяемой в качестве сосуда для питья крышкой, отличающийся тем, что с целью собирания жидкости, выливаемой из пйтьевого сосуда, он снабжен козырьком 6 под крышкой 3 и наклонной перегородкой 10 s верхней части межстенной полости 5 с закрываемым клапаном 12 спивным отверстием в нижней части перегородки.

2. В, графине по и. 1 применение закрываемого пробкою отверстия 14 в дне с целью опоражнивания,. полости 5.

Г !

К авторскому свидетельству Г. В. Барабата.¹ 34726

l

ЭКсперт А. С. Дормидонгпов

;Редактор А. A. Денисов

Пеппромпечвтьсовэ. Тип, .Печ. Труд . Зак. 3511 — Я90
