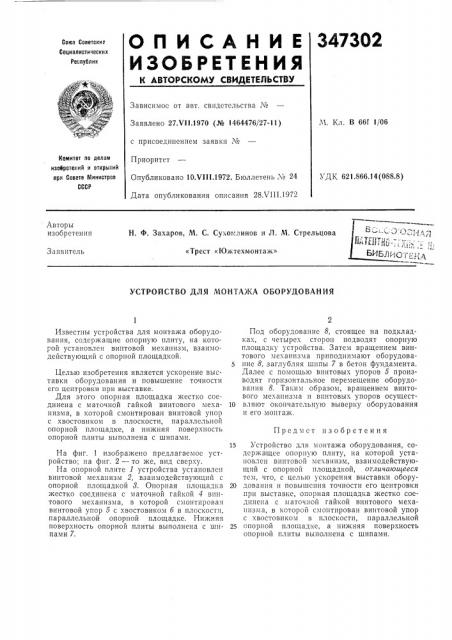

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ЬВтОРСКОМ СВИДЕТЕДЬСтВМ
Союз Советскит
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27.Ъ 11.1970 (№ 1464476/27-11) М. Кл. В 661 1! 06 с присоединением заявки №
Комитет по делам изобретеиий и открытий при Совете Министров
СССР
Приоритет
Опубликовано 10.И11.1972. Бюллетень X 24
Дата опубликования описания 28Х111.1972
УДК 621.866.14 (088.8) Авторы изобретения
Н. Ф. Захаров, М. С. Сухом;.инов и Л. М. Стрельцова
«Трест «1Ожтехмонтаж»
Заявитель
УСТРОЙСТВО ДЛЯ МОНТА)КА ОБОРУДОВАНИЯ
Под оборудование 8, стоящее на подкладках, с четырех сторон подводят опорную площадку устройства. Затем вращением винтового механизма приподнимают оборудова5 ние 8, заглубляя шипы 7 в бетон фундамента.
Далее с помощью винтовых упоров 5 производят горизонтальное перемещение оборудования 8. Таким образом, вращением винтового механизма и винтовых упоров осущест10 вляют окончательную выверку оборудования и его монтаж.
15 Устройство для монтажа оборудования, содержащее опорную плиту, на которой установлен винтовой механизм, взаимодействующий с опорной площадкой, отличающееся тем, что, с целью ускорения выставки обору20 дования и повышения точности его центровки при выставке, опорная площадка жестко соединена с маточной гайкой винтового механизма, в которой смонтирован винтовой упор с хвостовиком в плоскости, параллельной
25 опорной площадке, а нижняя поверхность опорной плиты выполнена с шипами.
Известны устройства для монтажа оборудования, содержащие опорную плиту, на которой установлен винтовой механизм, взаимодействующий с опорной площадкой.
Целью изобретения является ускорение выставки оборудования и повышение точности
cIo центровки при выставке.
Для этого опорная площадка жестко соединена с маточной гайкой винтового механизма, в которой смонтирован винтовой упор с хвостовиком в плоскости, параллельной опорной площадке, а нижняя поверхность опорной плиты выполнена с шипами.
На фиг. 1 изображено предлагаемое устройство; на фнг. 2 — то we, вид сверху.
На опорной плите 1 устройства установлен винтовой механизм 2, взаимодействующий с опорной площадкой 8. Опорная площадка жестко соединена с маточной гайкой 4 винтового механизма, в которой смонтирован винтовой упор 5 с хвостовиком б в плоскости, параллельной опорной площадке. Нижняя поверхность опорной плиты выполнена с шипами 7.
Предмет изобретения
347302
Фиг. 2
