347303

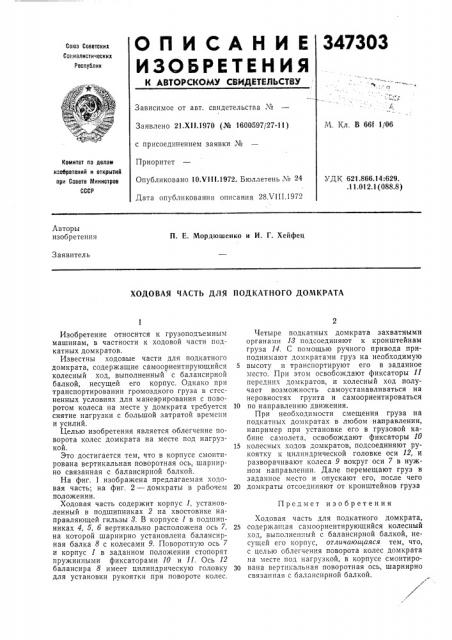

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сониалистикеских
Республик
М. Кл, В 66f 1/06
Зависимое от авт. свидетельства ¹
Заявлено 21.Х11.1970 (№ 1600597/27-11) с присоединением заявки №
Приоритет
Опубликовано 10.VI 11.1972. Бюллетень ¹ 24
Дата опубликования описания 28Х1П.1972
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.866.14:629. .11.012.1 (088.8) Авторы изобретения
П. Е. Мордюшенко и И. Г. Хейфец
Заявитель
ХОДОВАЯ ЧАСТЬ ДЛЯ ПОДКАТНОГО ДОМКРАТА
Изобретение относится к грузоподъемным машинам, в частности к ходовой части подкатных домкратов.
Известны ходовые части для подкатного домкрата, содержащие самоориентирующийся колесный ход, выполненный с балансирной балкой, несущей его корпус. Однако при транспортировании громоздкого груза в стесненных условиях для маневрирования с поворотом колеса на месте у домкрата требуется снятие нагрузки с большой затратой времени и усилий.
Целью изобретения является облегчение поворота колес домкрата на месте под нагрузкой.
Это достигается тем, что в корпусе смонтирована вертикальная поворотная ось, шарнирно связанная с балансирной балкой.
На фиг. 1 изображена предлагаемая ходовая часть; на фиг. 2 — домкраты в рабочем положении.
Ходовая часть содержит корпус 1, установленный в подшипниках 2 на хвостовике направляющей гильзы 8. В корпусе 1 в подшипниках 4, б, б вертикально расположена ось 7, на которой шарнирно установлена балансирная балка 8 с колесами 9. Поворотную ось ? и корпус 1 в заданном положении стопорят пружинными фиксаторами 10 и 11. Ось 12 балансира 8 имеет цилиндрическую головку для установки рукоятки при повороте колес.
Четыре подкатных домкрата захватными органами 18 подсоединяют к кронштейнам груза 14. С помощью ручного привода приподнимают домкратами груз на необходимую
5 высоту и транспортируют его в заданное место. При этом освобождают фиксаторы 11 передних домкратов, и колесный ход получает возможность самоустанавливаться на неровностях грунта и самоориенти ров аться
10 по направлению движения.
При необходимости смещения груза на подкатных домкратах в любом направлении, например при установке его в грузовой кабине самолета, освобождают фиксаторы 10
15 колесных ходов домкратов, подсоединяют рукоятку к цилиндрической головке оси 12, и разворачивают колеса 9 вокруг оси 7 в нужном направлении. Дале перемещают груз в заданное место и опускают его, после чего
20 домкраты отсоединяют от кронштейнов груза
Предмет изобретения
Ходовая часть для подкатного домкрата, 25 содержан,ая самоориентирующийся колесный ход, выполненный с балансирной балкой, несущей его корпус, отличающаяся тем, что, с целью облегчения поворота колес домкрата на месте под нагрузкой, в корпусе смонтиро30 вана вертикальная поворотная ось, шарнирно связанная с балансирной балкой.
