Патент ссср 347337

Патент ссср 347337

Иллюстрации

Показать все

Реферат

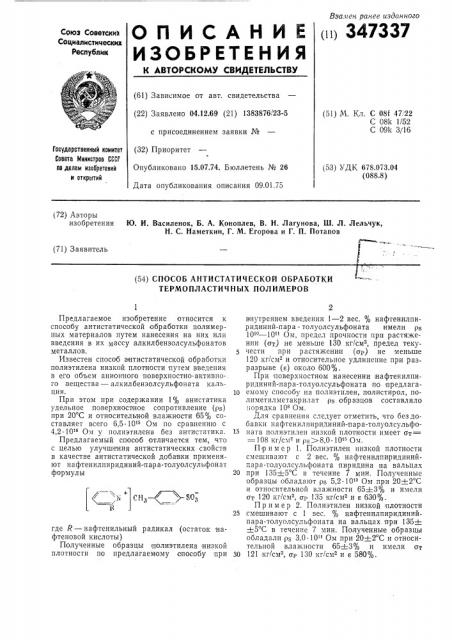

Взамен ранее изданного

347337

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Срюз Советскиъ

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.12,69 (21) 1383876/23-5 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень M 26

Дата опубликования описания 09.01.75 (51) М. Кл. С 08f 47, 22

С 08k 1/52

С 091< 3/16

Гасударственный комитет

Совета Министров СССГ оо делам изобретений и открытий (53) УДК 678.073.04 (088.8) (72) Авторы изобретения

Ю. И. Василенок, Б. А. Коноплев, В. Н. Лагунова, Ш. Л. Лельчук, Н. С. Наметкин, Г. М. Егорова и Г. П, Потапов

1 (71) Заявитель (54) СПОСОБ АНТИСТАТИЧЕСКОЙ ОБРАБОТКИ

ТЕРМОПЛАСТИЧНЫХ ПОЛИМЕРОВ

r rы, В

Предлагаемое изобретение относится к способу антистатической обработки полимерных материалов путем нанесения на них или введения в их массу алкилбензолсульфонатов металлов.

Известен способ а нтистатической обработки полиэтилена низкой плотности путем введения в его объем анионного поверхностно-активного вещества — алкилбензолсульфоната кальция.

При этом при содержании 1% анистатика удельное поверхностное сопротивление (ps) при 20 С и относительной влажности 65% составляет всего 6,5. 10" Ом по сравнению с

4,2. 10" Ом у полиэтилена без антистатика.

Предлагаемый способ отличается тем, что с целью улучшения антистатических свойств в качестве антистатической добавки применяют нафтенилпиридиний-пара-толуолсульфонат формулы где R — нафтенильный радикал (остаток нафтеновой кислоты)

Полученные образцы полиэтилена низкой плотности по предлагаемому способу при внутреннем введении 1 — 2 вес. % нафтенилпиридиний-пара - толуолсульфоната имели ps

10" — 10" Ом, предел прочности при растяжении (от) не меньше 130 кг/см, предел текучести при растяжении (ор) не меньше

120 кг/см и относительное удлинение при разразрыве (е) около 600

При поверхностном нанесении ыафтенилпиридиний-пара-толуолсульфоната по предлагато емому способу на полиэтилен, полистирол, полиметилметакрилат ps образцов составляло порядка 10 Ом, Для сравнения следует отметить, что без добавки нафтенилпиридиний-пара-толуолсульфо15 ната полиэтилен низкой плотности имеет от=

= 108 кг/см - и ps) 8,0. 10" Ом.

Пример 1. Полиэтилен низкой плотности смешивают с 2 вес. % нафтенилпиридинийпара-толуолсульфоната пиридина на вальцах

20 при 135+5 С в течение 7 мин. Полученные образцы обладают ps 5,2.10" Ом при 20 -2 С и относительной влажности 65+-3% и имели от 120 кг/см ор 135 кг/смз и в 630%.

Пример 2. Полиэтилен низкой плотности

25 смешивают с 1 вес. % нафтенилпиридинийпара-толуолсульфоната на вальцах при 135+ 5 С в течение 7 мин. Полученные образцы обладали ps 3,0 10" Ом при 20+-2 С и относительной влажности 65+-3% и имели от

30 121 кг/см, ор 130 кг/смз и в 580%.

347337 я СН

Составитель А. Кулакова

Редактор П. Горькова Техред Г. Васильева Корректор Н. Учакина

Заказ 73/4 Изд. № 1870 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2

П р имер 3. Полиэтилен высокой плотности смешивают с 3 вес. нафтенилпиридиний-пара-толуолсульфоната на вальцах при

155K5 Ñ,â течение 7 мин. Полученные образцы обладают рз 6,0. 10" Ом и имели от

270 кг/смз ор 165 кг/смз и в 480%. У полиэтилена высокой плотности без добавки антистатика рз составляло 3,6 10" Ом, а от 247 кг/см .

Пр имер 4. Диски диаметром 100 мм и толщиной .1 мм из полиэтилена низкой плотности погружают tHa 10 сек в 2%-ный раствор нафтенилпиридиний-пара - толуолсульфоната в этиловом спирте и затем сушат при комнатной температуре 1 5 мин под углом 45. Затем эти диски снова погружают в тот же раствор на 10 сек и сушат в течение 1 суток при комнатной температуре. рз обработанных таким способом образцов составляет 9,0 10 Ом при

204+-2 С и относительной влажности 65+-3%.

П,р и м е р 5, Диски диаметром,58 мм и толщиной 2 мм из полистирола погружают на

10 сек в 2 -ный раствор нафтенилпиридинийпара-толуолсульфоната,в этиловом спирте и затем сушат при комнатной температуре

15 мин под углом 45 С.

Затем эти диски снова погружают в тот же раствор на 10 сек и сушат в течение .1 суток при комнатной температуре. рз обработанных таким способом образцов составляет 8,4

10 Ом при 20+2 С и относительной влажности 65+3%.

Пример 6. Диски диаметром 58 мм и толщиной 2 мм из полиметилметакрилата погружают на 10 сек в 2%-ный раствор нафтенилпиридиний-пара-толуолсульфоната в этиловом спирте и затем сушат при комнатной тем пературе 1 5 мин под углом 45 . Затем эти диски снова погружают в тот же раствор на 10 сек и сушат в течение 1 суток при комнатной температуре. рз обработанных таким способом

10 образцов составляет 8,0 10 Ом при 20-(-2 С и относительной влажности 65+3%.

Содержание нафтенилпиридиний-пара-толуолсульфоната, вводимого в полимер, может быть в пределах 0 5 — 5,0 вес. %.

Предмет изобретения

Способ антистатической обработки термопластичных полимеров путем нанесения на поверхность или введения в массу антистатической добавки, отличающийся тем, что, с целью улучшения антистатических свойств, в качестве антистатической до бавки применяют нафтенилпиридиний пара-толуолсульфонат следующей формулы

30 где R — нафтенильный радикал (остаток нафтеновой,кислоты) .
