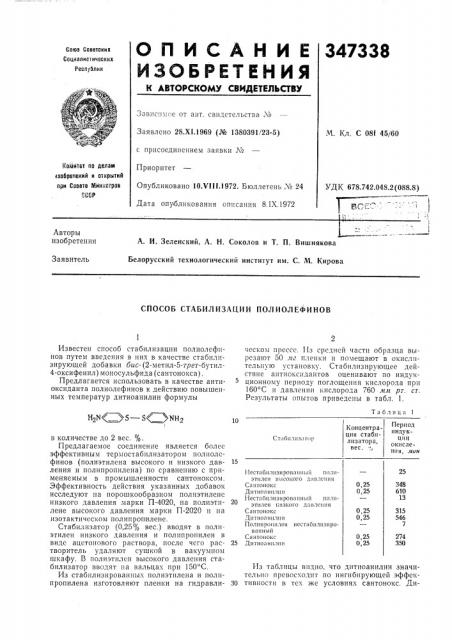

Способ стабилизации полиолефинов
Патент 347338
Классы МПК
Способ стабилизации полиолефинов
Иллюстрации
Реферат
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Завис",м: с от авт. свидетельства г"
Заявлено 28.Х!.1969 (№ 1380391/23-6) с присоединением заявки ¹
Приоритет
Опубликовано 10.Ч! !.1972, Бюллетень ¹ 24
Дата опубликования описания 8.IX.1972
М. Кл. С 08f 45j60
Комитет по делам кзобретеиий и открытий ори Совете й1иикстрое
С0СР
УДК 678.742.048.2 (088.8) I
A. И. Зеленский, A. H. Соколов и T. П. Вишнякова
-i j
Авторы изобретения
Белорусский технологический институт им. С. М. Кирова
Заявитель
СПОСОБ СТАБИЛИЗАЦИИ ПОЛИОЛЕФИНОВ
Таблица 1
Н2Х Я вЂ” 3()11Нг (10
Период индукцйи окисления, мин
Концентрация стабилизатора, вес.
Стабилизатор
25
Нестабилизироваииый полиэтилен высокого давления
Саитоиокс
Дитиоаиплпи
Нестабилизиров ljllll>Ill полиэтилен низкого давления
Саитоиокс
Дитиоаиилии
Полиироиилси исстабилизированный
Саитоиокс
25 Дитиоаиилии
348
0,25
0,25
315
546
0,25
0,25
274
350
0,25
0,25
Известен способ стабилизации полиолефннов путем введения в них в качестве стабилизирующей добавки бис- (2-метил-5-трет-бутил4-оксифенил) моносульфида (сантонокса) .
Предлагается использовать в качестве антиоксиданта полиолефинов к действию повышенных температур дитиоанилин формулы в количестве до 2 вес. %.
Предлагаемое соединение является более эффективным термостабилизатором полиолефинов (полиэтилена высокого и низкого давления и полипропилена) по сравнению с применяемым в промышленности сантоноксом.
Эффективность действия указанных добавок исследуют па порошкообразном полиэтилене низкого давления марки П-4020, на полиэтилене высокого давления марки П-2020 и на изотактическом полипропилене.
Стабилизатор (0,25% вес.) вводят в полиэтилен низкого давления и полипропилен в виде ацетонового раствора, после чего растворитель удаляют сушкой в вакуумном шкафу. В полиэтилен высокого давления стабилизатор вводят на вальцах при 150 С.
Из стабилизировашпгх полиэтилена и полипропилена изготовляют пленки на гидравлическом прессе. 11з средней части образца вырезают 50 .чг пленки и помещают в окпслительную установку. Стабилизирующее действие антиоксидантов оценивают по индукционному периоду поглощения кислорода при
160 С и давлении кислорода 760 .чл рт. ст.
Результаты опытов приведены в табл. 1.
Из таблицы видно, что дитиоанилин значительно превосходит по ингибирующей эффек30 тивности в тех же условиях сантонокс. Ди347338 тиоанилин хорошо совмещается с полимером, не выцветает из него при хранении, не вымывается водой и агрессивными средами.
Таблица 2
Влияние стабилизаторов на стойкость полиолефинов к термоокислительной деструкции в процессе вальцевания в течение 4 час при 160 С
Относительное удлинение при разрыве, о
Предел прочности при растяжении, кгс/см
Падение прочности, Концентрация стабилизатора, вес. о;
Падение относительного удлинения, %
Стабилизатор после 4 час вальцевания после 4 час вальцевания до вальцевания . до вальцевания
Полиэтилен низкого давления, 160 С
512
468
476
276
279
273
260
5
31
319
414
Нестабилизированный
Сантонокс
Дитиоанилин
0,25
0,25
Полиэтилен высокого давления 160 С
132
153
155
169
163
162
4
687
696
680
14
634
Нестабилизированный
Сантонокс
Дитиоанилин
0,25
0,25
Полипропнлен 176 С
292
284
286
197
223
577
580
196
268
66
Нестабилизирова нный
Сантонокс
Дитиоанилин
0,25
0,25
Таблица 3
Влияние стабилизаторов на стойкость полиэтилена к термоокислительной деструкции в процессе вальцевания в течение 6 час при 160 С
Относительное удлинение при разрыве, о, Предел прочности при растяжении, кгс/см
Концентрация стабилизатора, вес. Ой
Падение
Падение относительного удлинения, Стабилизатор прочнодо вальсти, о, цевания после 6 час вальцевания после 6 час вальцевания до вальцевания
Полиэтилен низкого давления
38
512
468
476
290
370
276
279
273
206
223, 100
26
Без стабилизатора
Сантонокс
Дитиоанилин
0,25
0,25
Полиэтилен высокого давления
169
163
162
33
127
135
505
580
27
22
687
696
680
Без стабилизатора
Сантонокс
Дитиоанилин
0,25
0,25
Для оценки эффективности дитиоанилина как ингибитора термоокислительной деструкции полипропилена проводят его термостарение при 150 С в термостате до наступления хрупкости. Результаты испытаний приведены в табл. 4.
Вальцевание полиэтилена высокого и низкого давления, а также полипропилена проводят в течение 4 час с добавкой 0 25 вес. % дитиоанилина и применяемого в промышленности бис- (2-метил-5-трет-бутил-4-оксифенил)моносульфида, или сантонокса.
Из вальцованного стабилизированного полиэтилена и полипропилена изготовляют пленки толщиной 0,2 мм методом прессования на гидравлическом прессе с обогреваемыми пли5 тами. Из пленок вырубают образцы в виде двусторонних лопаточек, механические испытания проводят в соответствии с требованиями ГОСТ 270 — 64 на разрывной машине
РМИ-60. Результаты испытаний приведены в
10 табл. 2.
347338
Таблица 4
Время до наступления хрупкости, час
Концентрация, вес.
Стабилизатор
Без стабилизатора
Дитиоанилин
0,25
0,25
Сантонокс
Составитель H. Федяева
Тсхред T. Ускова
Редактор О. Кузнецова
Корректор Е. Миронова
Заказ 2861,13 Изд. ¹ 1230 Тираня 406 Под ltiCliOQ
Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, ир. Сапунова, 2
П р и м е ч а н и е. Старению подвергают образцы пленки толщиной 0,3 яьи.
При добавке 0,1 — 0,2 вес. дитиоанилина визуально не наблюдается окраски полимера.
При добавке больших количеств появляется светло-желтый оттенок.
Предмет изобретения
Способ стабилизации полиолефинов путем введения в них стабилизирующей добавки, nriiu«o ou1uucя тем, что, с целью повышения эффекта стабилизации, в качестве стабилизирующей добавки применяют дитиоанилин в количестве до 2 вес. в в.
