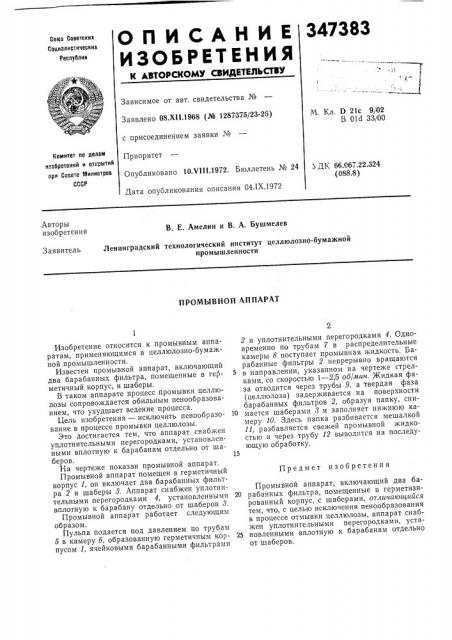

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XII.1968 (М 1287375/23-26) с присоединением заявки №

Приоритет

Опубликовано 10.Ч111.1972. Бюллетень № 24

Дата опубликования описания 04.1Х.1972

М. Кл. Р 21с 9102

В Old 33/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

> ДК 66.067.22.324 (088.8) Авторы изобретения

В. Е. Амелин и В. А. Бушмелев

Ленинградский технологический институт целлюлозно-бумажной промышленности

Заявитель

ПРОМЫВНОЙ АППАРАТ

Предмет изобретения

Изобретение относится к промывным аппаратам, применяющимся в целлюлозно-бумажной промышленности.

Известен промывной аппарат, включающий два барабанных фильтра, помещенные в герметичный корпус, и шаберы.

В таком аппарате процесс промывки целлюлозы сопровождается обильным пенообразованием, что ухудшает ведение процесса.

Цель изобретения — исключить пенообразование в процессе промывки целлюлозы.

Это достигается тем, что аппарат снабжен уплотнительными перегородками, установленными вплотную к барабанам отдельно от шаберов.

На чертеже показан промывной аппарат.

Промывной аппарат помещен в герметичный корпус 1, он включает два барабанных фильтра 2 и шаберы 8. Аппарат снабжен уплотнительными перегородками 4, установленными вплотную к барабану отдельно от шаберов 8.

Промывной аппарат работает следующим образом.

Пульпа подается под давлением по трубам

5 в камеру 6, образованную герметичным корпусом 1, ячейковыми барабанными фильтрами

2 и уплотнительными перегородками 4. Одновременно по трубам 7 в распределительные камеры 8 поступает промывная жидкость. Барабанные фильтры 2 непрерывно вращаются в направлении, указанном на чертеже стрелками, со скоростью 1 — 2,5 об1мин. Жидкая фаза отводится через трубы 9, а твердая фаза (целлюлоза) задерживается на поверхности барабанных фильтров 2, образуя папку, сни10 мается шаберами 8 и заполняет нижнюю камеру 1О. Здесь папка разбивается мешалкой

II, разбавляется свежей промывной жидкостью и через трубу 12 выводится на последующую обработку.

Промывной аппарат, включающий два ба20 рабанных фильтра, помещенные в герметизированный корпус, с шаберами, отличающийся тем, что, с целью исключения пенообразования в процессе отмывки целлюлозы, аппарат снабжен уплотнительными перегородками, уста25 новленными вплотную к барабанам отдельно от шаберов.
