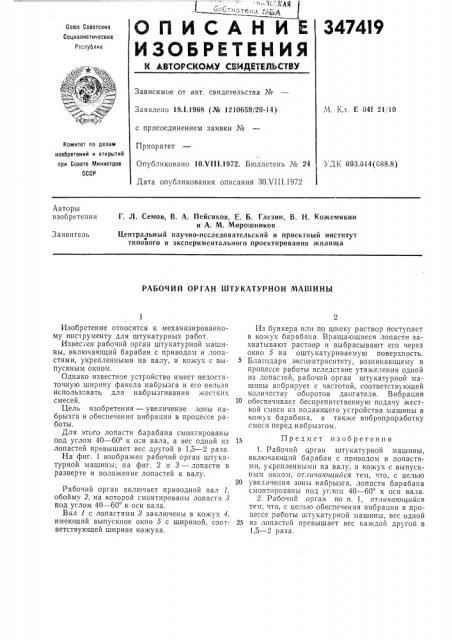

"" Ля опислнии
347419
Секта Советских
Социалистических
Республик
Зависимое от авт. свидетельства №,Ч. Кл. Е 041 21/10
Заявлено 18.1.1968 (№ 1210659/29-14) с присоединением заявки №
Приоритет
Опубликовано 10Х1!1.1972. Бюллетень ¹ 24
Дата опубликования описания ЗОХ111.1972
Комитет по делам изобретений и открытий при Совете Министров
СССР ЛК 693 614(088 8) Авторы изобретения
Г. Л. Семов, В. А. Пейсиков, Е. Б. Глезин, В. H. Кожемякин и А. М. Мирошников
Центральный научно-исследовательский и проектный институт е типового и экспериментального проектирования жилища
Заявитель
РАБОЧИЙ ОРГАН ШТУКАТУРНОЙ МАШИНЫ
Изобретение относится к механизированному инструменту для штукатурных работ.
Извес"ен рабочий орган штукатурной машины, включающий барабан с приводом и лопастями, укрепленными на валу, и кожух с выпускным окном.
Однако известное устройство имеет недостаточную ширину факела набрызга и его нельзя использовать для набрызгивания жестких смесей.
Цель изобретения — увеличение зоны набрызга и обеспечения вибрации в процессе работы.
Для этого лопасти барабана смонтированы под углом 40 — 60 к оси вала, а вес одной из лопастей превышает вес другой в 1,5 — 2 раза.
На фиг. 1 изображен рабочий орган штукатурной машины; на фиг. 2 и 3 — лопасти в разверте и положение лопастей к валу.
Рабочий орган включает приводной вал 1, обойму 2, на которой смонтированы лопасти 8 под углом 40 — 60 к оси вала.
Вал 1 с лопастями 8 заключены в кожух 4, имеющий выпускное окно 5 с шириной, соответствующей ширине кожуха.
Из бункера или по шнеку раствор поступает в кожух барабана. Вращающиеся лопасти захватывают раствор и выбрасывают его через окно 5 на оштукатуриваемую поверхность.
Благодаря эксцентриснтету, возникающему в процессе работы вследствие утяжеления одной из лопастей, рабочий орган штукатурной машины вибрирует с частотой, соответствующей количеству оборотов двигателя. Вибрация
10 обеспечивает беспрепятственную подачу жесткой смеси из подающего устройства машины в кожух барабана, а также вибропроработку смеси перед набрызгоы.
15 Предмет изобретения
1. Рабочий арган штукатурной машины, включающий барабан с приводом и лопастями, укрепленным!1 на Валу, и кожух с выпускным окном, отличающийся тем, что, с целью
20 увеличения зоны набрызга, лопасти барабана смонтированы под углом 40 — 60 к оси вала.
2. Рабочий орган по п. 1, отличающийся тем, что, с целью обеспечения вибрации в процессе работы штукатурной машины, вес одной
25 из лопастей превышает вес каждой другой в
1,5 — 2 раза.
347419 и2 1
Фиг 2
Фиг 5
