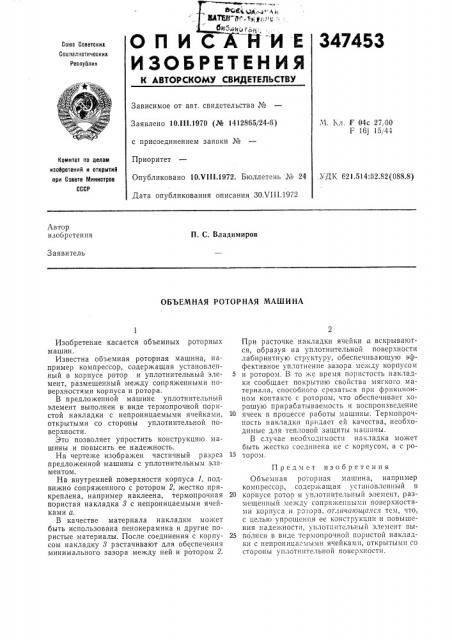

Шар.зт А1=. %i ll "

ОП И НИЕ

ИЗОБРЕТЕН ИЯ

Сон1з Советсних

Содналистнчесних

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.11!.1970 (№ 1412865j24-6),Ч. Кл. F 04с 27,00

F 16j 15/44 с присоединением заявки №

Приоритет

Опубликовано 10.VIII.1972. Бюллетень ¹ 24,УД1 621,514:62.82(088.8)

Дата опубликования описания ЗОХ1П.1972

Номнтет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

П. С. Вл ади м иро в

Заявитель

ОБЪЕМНАЯ РОТОРНАЯ МАШИНА

Изобретение касается объемных роторных машин.

Известна объемная роторная машина, например компрессор, содержащая установленный в корпусе ротор и уплотнительный элемент, размещенный между сопряженными поверхностями корпуса и ротора.

В предложенной машине уплотнительный элемент выполнен в виде термопрочной пористой накладки с непроницаемыми ячейками, открытыми со стороны уплотнительн ой поверхности.

Это позволяет упростить конструкцию „»ашины и повысить ее надежность.

На чертеже изображен частичный разрез предложенной машины с уплотнительным элементом.

На внутренней поверхности корпуса 1, подвижно сопряженного с ротором 2, жестко прикреплена, например наклеена, термопрочная пористая накладка 8 с непроницаемыми ячейками а.

В качестве материала накладки может быть использована пенокерамика и другие пористые материалы. После соединения с корпусом накладку 8 растачивают для обеспечения минимального зазора между ней и ротором 2.

При расточке накладки ячейки а вскрываются, образуя на уплотнительной поверхности лабиринтную структуру, обеспечивающую эффективное уплотнение зазора между корпусом

5 и ротором. В То жс время пористость накладки сообщает покрытию свойства мягкого материала, cIlocooHQIQ срезаться при фриJILIHoHном контакте с ротором, что обеспечивает хорошую прирабатываемость и воспроизведение

10 ячеек в процессе работы машины. Термопрочность накладки придает ей качества, необходимые для тепловой защиты машины.

В случае необходимости накладка может

6bITb жестко cоед11нена не с IIopll) сом, а c ротором.

Предмет изобретения

Объемная роторная машина, например компрессор, содержащая установленный в

2О корпусе ротор и уплотнительный элемент, размещенный между сопряженными поверхностями корпуса и po1ора, от.шчающался тем, что, с целью упрощения ее конструкции н повышения надежности, уплотп11телы!ьlй э:Iемснт вы25 полпен в виде термопрочной пористой накладки с непроницаемыми ячейками, открытыми со стороны уплотнптельпой поверхности.
