Реферат

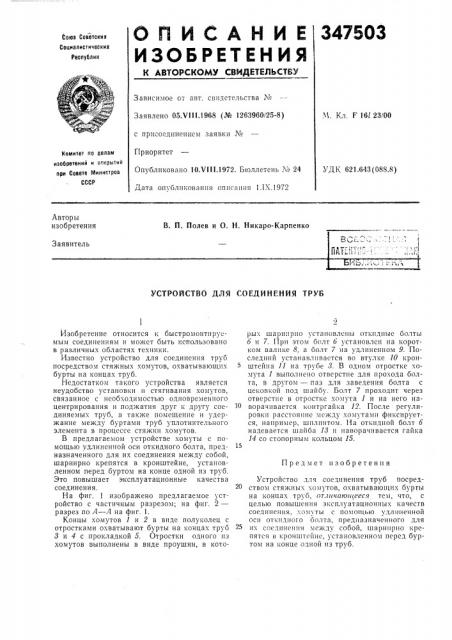

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.V111.1968 (№ 1263960!25-8) .Ч. Кл, Г 161 23/00 с присоединением заявки ¹

Приоритет

Опубликовано 10.V111.1972. Бюллетень ¹ 24

Дата опубликования описания 1.1Х.!972

Номитет по делам изобретений и открытия при Совете Министров

СССР

УДК 621.643(088 8) Авторы изобретения

В. П. Полев и О. H. Никаро-Карпенко

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ТРУ6 рых шарнирно установлены откидные болты б и 7. При этом болт б установлен на коротком валике 8, а болт 7 на удлиненном 9. Последний устанавливается во втулке 10 кронштейна 11 на трубе 3. В одном отростке хомута 1 выполнено отверстие для прохода болта, в другом — паз для заведения болта с цековкой под шайбу. Болт 7 проходит через отверстие в отростке хомута 1 и на него наворачивается контргайка 12. После регулировки расстояние между хомутами фиксируется, например, шплинтом. На откидной болт б надевается шайба 13 н наворачивается гайка

14 со стопорным кольцом 15.

Устройство для соединения труб посредством стяжных хомутов, охватывающих бурты на концах труб, отличающееся тем, что, с целью повышения эксплуатационных качеств соединения, хомуты с помощью удлиненной оси откидного оолта, предназначенного для их соединения между собой, шарнирно крепятся в кронштейне, установленном перед буртом на конце одной из труб.

Изобретение относится к быстромонтируемым соединениям и может быть использовано в различных областях техники.

Известно устройство для соединения труб посредством стяжных хомутов, охватывающих бурты на концах труб.

Недостатком такого устройства является неудобство установки и стягивания хомутов, связанное с необходимостью одновременного центрирования и поджатия друг к другу соединяемы труб, а также помещение и удержание между буртами труб уплотнительного элемента в процессе стяжки хомутов.

В предлагаемом устройстве хомуты с помощью удлиненной оси откидного болта, предназначенного для их соединения между собой, шарнирно крепятся в кронштейне, установленном перед буртом на конце одной из труб.

Это повышает эксплуатационные качества соединения, На фиг. 1 изображено предлагаемое устройство с частичным разрезом; на фиг. 2— разрез по А — А на фиг. 1.

Концы хомутов 1 и 2 в виде полуколец с отростками охватывают бурты на концах труб

3 и 4 с прокладкой 5. Отростки одного из хомутов выполнены в виде проушин, в котоПредмет изобретения

347503

1Риг.1 риг 2
