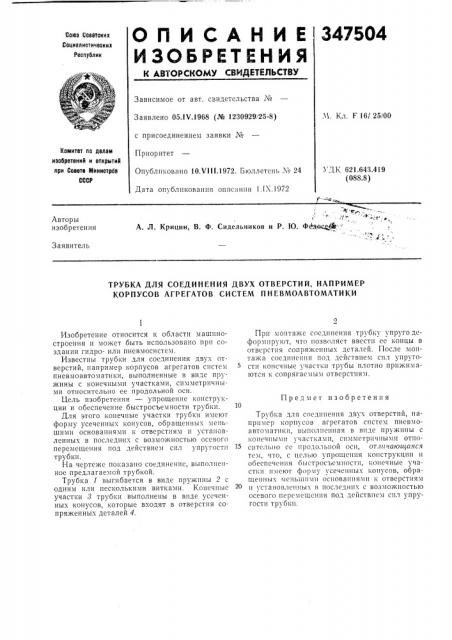

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

347504

Сова Сооатсиих

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.IV.1968 (№ 1230929!25-8) с присоединением заявки ¹

Приоритет

Опубликовано 10Х11!.1972. Б!оллетснь № 24

Дата опубликования описан!гя 1.1Х.1972.Ч. Кл. F 16l 25/00

Комитат по долам иаобротоииб и открытий лри Совотв соиииотрбо

СССР

УДК 621.643.419 (088.8) .Ъ

А. Л. Криции, В. Ф. Сидельников и P. Ю. +h tkАвторы изобретения

Заявитель

ТРУБКА ДЛЯ СОЕДИНЕНИЯ ДВУХ ОТВЕРСТИЙ, НАПРИМЕР

КОРПУСОВ АГРЕГАТОВ СИСТЕМ ПНЕВМОАВТОМАТИКИ

Предмет изобретения

Изобретение относится к области машиностроения и может быть использовано при создании гидро- или пневмосистем, Известны трубки для соединения двух отверстий, например корпусов агрегатов систем пневмоавтоматики, выполненные в виде пружины с конечными участками, симметричными относительно ее продольной оси.

Цель изобретения — упрощение конструкции и обеспечение быстросъемности труоки.

Для этого конечные участки трубки имеют форму усеченных конусов, обращенных меньшими основаниями к отверстиям и установJIcFIHbIx в последних с возможностью осевого перемещения под действием сил упругости трубки.

На чертежс показано соединение, выполненное предлагаемой трубкой.

Трубка 1 выгибается в виде пружины 2 с одним или несколькими витками, Конечные участки 3 трубки выполнены в виде усеченных конусов, которые входят в отверстия сопряженных деталей 4.

При монтаже соединения тр1 бк1 l пр1 го деформируют, что позволяет ввести ее концы в отверстия сопряженных деталей. После монтажа соединения под действием снл упругости конечные участки трубы плотно прижимаются к сопрягаемым отверстиям.

Трубка для соединения двух отверстий, например корпусов агрегатов систем пневмоавтоматики, выполненная в виде пружины с коне и!ых!н .частках!и, симмстричнь!х!и относительно ес продольной оси, оТ.ø÷àþùà÷ñÿ тем, что, с целью упрощения конструкции и обеспечения быстросъемности, конечные участки имеют форму усеченных конусов, обращенных меньшихш основаниями к отверстиям и установленных в последних с воза!ожностью осевого перемещения под действием сил упругости трубки, 347504

Редактор Т. Баранова

Заказ 2641/10 Изд. № 1109 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Савостин

Текред 3. Тараненко

Корректоры: М. Коробова и Л, Корогод
