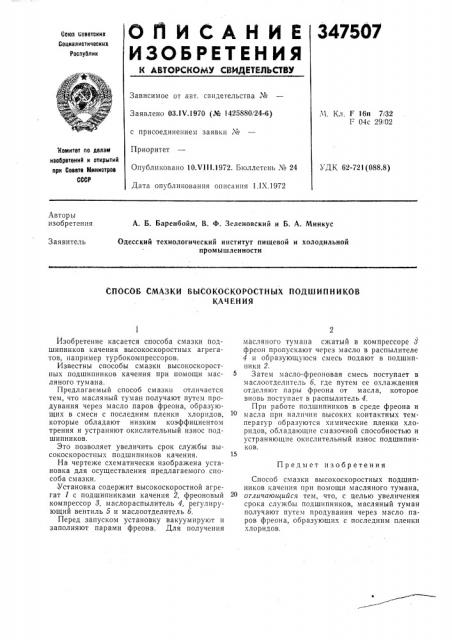

ОЛ И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

347501

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства №

Заявлено 03.1 V.1970 (№ 1425880/24-6) с присоединением заявки №

Приоритет

Опубликовано 10.И11.1972. Бюллетень ¹ 24

Дата опубликования описания I.IX.1972

М, Кл, F 16n 7/32

1= 04с 29, 02

Момитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-721(088.8) Авторы изобретения

А. Б. Баренбойм, В. Ф. Зеленовский и Б. А. Минкус

Заявитель

Одесский технологический институт пищевой и холодильной промышленности

СПОСОБ СМАЗКИ ВЫСОКОСКОРОСТНЫХ ПОДШИПНИКОВ

КАЧ ЕН ИЯ

Предмет изобретения

Изобретение касается способа смазки подшипников качения высокоскоростных агрегатов, например турбокомпрессоров.

Известны способы смазки высокоскоростных подшипников качения при помощи масляного тумана.

Предлагаемый способ смазки отличается тем, что масляный туман получают путем продувания через масло паров фреона, образующих в смеси с последним пленки хлорпдов, которые обладают низким коэффициентом трения и устраняют окислительный износ подшипников.

Это позволяет увеличить срок службы высокоскоростных подшипников качения, На чертеже схематически изображена установка для осуществления предлагаемого способа смазки.

Установка содержит высокоскоростной агрегат 1 с подшипниками качения 2, фреоновый компрессор 8, маслораспылитель 4, регулирующий вентиль 5 и маслоотделитель б.

Перед запуском установку вакуумируют и заполняют парами фреона. Для получения масляного тумана сжатый в компрессоре 3 фреон пропускают через масло в распылителе

4 и образующуюся смесь подают в подшипники 2.

Затем масло-фреоновая смесь поступает в маслоотделитель б, где путем ее охлаждения отделяют пары фреона от масла, которое вновь поступает в распылитель 4.

При работе подшипников в среде фреона и масла при наличии высоких контактных температур образуются химические пленки хлоридов, обладающие смазочной способностью и устраняющие окислительный износ подшипников.

Способ смазки высокоскоростных подшипников качения при помощи масляного тумана, отличающийся тем, что, с целью увеличения срока службы подшипников, масляный туман получают путем продувания через масло паров фреона, образующих с последним пленки хлоридов.
