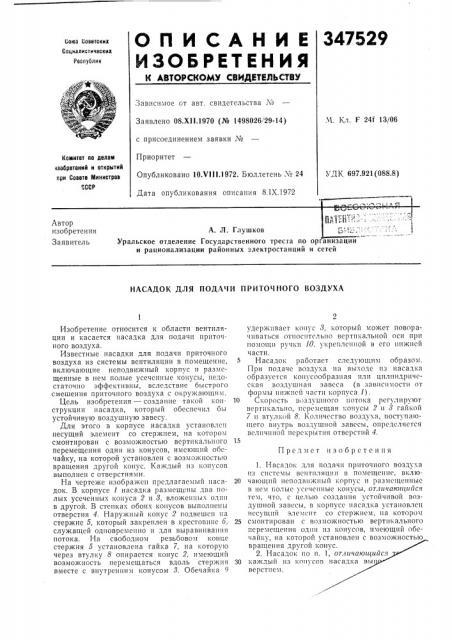

О П И С А Н И Е 347529

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹.Ч. Кл. F 24f 13/06

Заявлено 08.Х!!.1970 (№ 1498026129-14) с присоединением заявки №

Приоритет

Опубликовано 10.т 11!.1972. Бюллетень ¹ 24

Дата опубликования описания 8.IX.1972

Комитет по делам лзобретеиий и открытий при Совете Министров

СССР

УДК 69?,921(088.8) Автор изобретения

Заявитель

А. Л. Глушков

Гос а ственног ральское отделение уд р о треста по организации и рационализации районных электростанций и сетей

НАСАДОК ДЛЯ ПОДА И ПРИТОт!НОГО ВОЗДУХА

Предмет изобретения

Изобретение относится к области вентиляции и касается насадка для подачи приточного воздуха.

Известные насадки для подачи приточного воздуха из системы вентиляции в помещение, включающие неподвижный корпус и размещенные в нем полые усеченные конусы, недостаточно эффективны, вследствие быстрого смешения приточного воздуха с окружа1ощим.

Цель изобретения — создание такой кон- 10 струкции насадка, который обеспечил бы устойчивую воздушную завесу.

Для этого в корпусе насадка установлен несущий элемент со стержнем, на котором смонтирован с возможностью вертикального 15 перемещения один из конусов, имеющий опечайку, на которой установлен с возможностью вращения другой конус. Каждый из конусов выполнен с отверстиями.

На чертеже изображен предлагаемый наса- 20 док. В корпусе 1 насадка размсщвны два полых усеченных конуса 2 и 3, вложенных один в другой. В стенках обоих конусов выполнены отверстия 4. Наружный конус 2 подвешен на стержне 5, который закреплен в I

Bместе с BII) трении м конусом 3. Ооеч айка удерживает 1 0111 с 3, IioTQIIhlII чиваться относительно вертикальной оси прн помощи ручки 10, укрепленной в его нижней части.

Насадок работает следующим образом.

При подаче воздуха на выходе пз насадка образуется конусообразная или цилиндрическая воздушная завеса (в зависимости от ф о II м bl 11 и я< 11 с Й ч а с T 11 к о р п у с а 1 ) .

Скорость воздупшого потока регулируют вертикально, перемещая конусы 2 и 3 гайкой

7 и втулкой 8. Количество воздуха, поступающего внутрь воздушной завесы, определяется величиной перекрытия отверстий 4.

1. Насадок для подачи прито-шого воздуха из системы вентиляции в помещение, включа1оп(иЙ нсподв11>к11ь1й 1

Те», что, с целью создания устойчивой воздушной завесы, в корпусе насадка установлен несущий элемент со стержнем, на которо» смонтирован с возможностью вертикального перемещения один из конусов, н»еющий обечайку, на которой vcTBHoBëåí с возможностью вращения другой к

2. Насадок по и каждый из ко11усо верстием.
