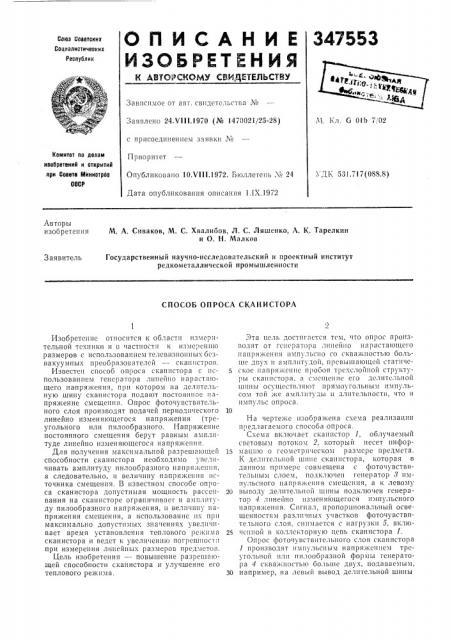

Реферат



Союз Советоких

Социалиатичеоких

Реолублик

)

Зависимое от авт. свидетельства М

Заявлено 24.VI 11.1970 (№ 1479021/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 1ОХ111.1972. В оллетець № 24

Дата опубликования описания I.IX.1972

М. Кл. 6 Olb 7, 02

Комитет ло делам изобретении и открытии лри Совете Миииотров

СССР

У Д К 531.717 (OS 8.S) Авторы изобретения

М. А. Сиваков, M. С. Хвалиоов, Л. С. Ляшенко, A. К. Тарелкин и О. H. Малков

Заявитель

Государственный научно-исследовательский и проектный институт редкометаллической промышленности

СПОСОБ ОПРОСА СКАНИСТОРА

Изобретение относится к области измерительной техники и в частности к измереншо размеров с использованием телевизионных бсзвакуумных преобразователей — сканистров.

Известен способ опроса сканистора с использованием генератора линейно нарастающего напряжения, при котором па делительную шину сканистора подают постоянное напряжение смещения. Опрос фоточувствительного слоя производят подачей периодического 10 линейно изменяющегося напряжения (треугольного или пилообразного. Напряжение постоянного смещения берут равным амплитуде линейно изменяющегося напря>кения.

Для получения максимальной разрешающей ls способности сканистора необходимо уве,711чивать амплитуду пилообразного напряжения, а следовательно, и величину напряжения 00 точника смещения. В известном способе опроса сканистора допустимая мощность рассеи- 20 вания на сканисторе ограничивает и амплитуду пилообразного напряжения, и величину напряжения смещения, а использование их при максимально допустимых значениях увели II!вает время установления теплового режима 25 сканистора и ведет к увеличеншо погрешности при измерении линейных размеров предметоп.

Цель изобретения — повышение разрешающей способности сканистора и улучшение его теплового режима. 30.-.>та цель достигается тем, ITO опрос производят от генератора линейно нарастающего напряжения импульсно со скважцостью большс двух и амплитудой, превышающей статическое напряжснцс пробоя трехслойной структуры сканистора, а смещение его делитсльной шины осуществляют прямоугольным импульсом той же амплитуды ц длительности, что и импульс опроса.

На чертеже изображена схема реализации предлагаемого способа опроса.

Схема включает сканистор 1, облучаемый световым потоком 2, который несет информацию о геометрическом размере предмета.

К делительной шине скацистора, которая в данном примере совмещена с фоточувствительным слоем, подключен генератор 8 импульсного напряжения смещения, а к левому выводу делительной шины подключен генератор 4 линейно изменяющегося импульсного напряжения. Сигнал, пропорциональный освещенностям различных участков фоточувствите.тьного слоя, снимается с нагрузки 5, включс111!Ой в коллскторну10 цепь сканистора 1.

Опрос фоточувствительного слоя сканистора

1 производят импульсным напряженнем треугольной илц пилообразной формы генератора 4 скважностыо больше двух, подаваемым, например, на левый вывод делительной шины

34(553

Предмет изобретения

Составитель И. Аронов

Техред Е. Борисова

Редактор А. Купрякова

Корректоры: Е. Талалаева и Е. Исакова

Заказ 2853/17 Изд. № 1221 Ти ра иг 406 Подписное

ЦНИИПИ Комитега по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Раугвскзя наб., д. 4/5

Типография, пр. Сапунова, 2

Одновременно с действием импульса опроса на делительную шину сканистора подают прямоугольфьгй-импульс напряжения смеlцени я с генс1зр И".3 той 11 е„. Q.|Ièòñëüèîñòè, что и имп льс йцжеа. При втой хищность, рассеиваемая сканистором, угйеньигается обратно пропорциЬ11ально сква>кности импульсов. Это позволясп увеличить амплитуду тех и других импульсов до значения, превышающего напряжение статического пробои трехслойной структуры сканистора, и тем самым увеличить разрешающую способность прибора. Одновременно импульсный опрос улучшает тепловой режим сканистора и уменьшает ошибку измерения, связанную с выходом прибора на стационарный тепловой режим.

Способ опроса сканистора с трехслойной структурой с использованием генератора линейно нарастагощего напряжения, отличаюгггийс г тем, что, с целью повышения разрешающей способности сканистора и улучшения

его теплового режима, опрос производят от генератора линейно нарастающего напряжено иия импульсно со скважностью больше двух и амплитудой, превышающей статическое напряжение пробоя трехслойной структуры сканистора, а смещение его делительной шины осуществляют прямоугольным импульсом той

15 же амплитуды и длительности, что и импульс опроса.
