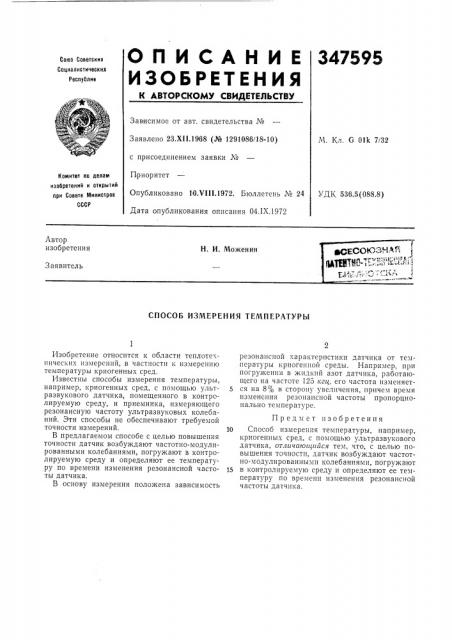

ОЛИ САН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически»

Республик

Зависимое от авт. свидетельства №

М, Кл. G 01k 7/32

Заявлено 23.XI I.1968 (№ 1291086/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 10.VI I 1.1972. Бюллетень № 24

Дата опубликования описания 04.1Х.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 536.5(088.8) Автор изобретения ОЕСОК т 1

6ATNT I -- - - "- - -.- - ;:

Н. И. Моженин

Заявитель

СПОСОб ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Изобретение относится к области теплотехнических измерений, в частности к измерению температуры криогенных сред.

Известны способы измерения температуры, например, криогенных сред, с помощью ультразвукового датчика, помещенного в контролируемую среду, и приемника, измеряющего резонансную частоту ультразвуковых колебаний. Эти способы не обеспечивают требуемой точности измерений.

В предлагаемом способе с целью повышения точности датчик возбуждают частотно-модулированными колебаниями, погружают в контролируемую среду и определяют ее температуру по времени изменения резонансной частоты датчика.

В основу измерения положена зависимость резонансной характеристики датчика от температуры криогенной среды. Например, при погружении в жидкий азот датчика, работающего на частоте 125 кгтт, его частота изменяет5 ся на 8% в сторону увеличения, причем время изменения резонансной частоты пропорционально температуре.

Предмет изобретения

10 Способ измерения температуры, например, криогенных сред, с помощью ультразвукового датчика, отличаюи1пйся тем, что, с целью повышения точности, датчик возбуждают частотно-модулированными колебаниями, погружают

1S в контролируемую среду и определяют ее температуру по времепп изменения резонансной частоты датчика.
