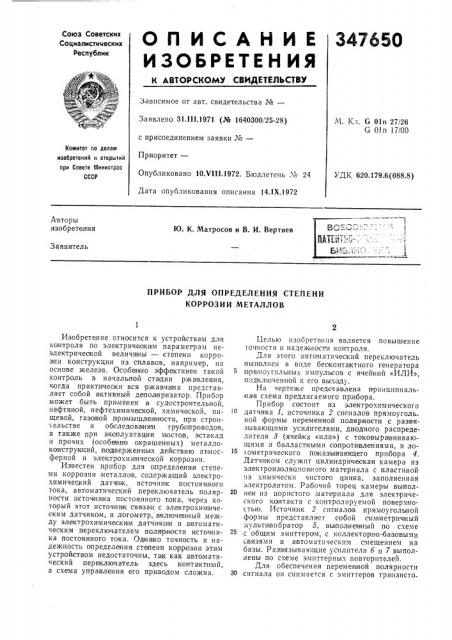

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 31 II1.1971 (№ 1640300/25-28) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 10.VIII.1972. Бюллетень ¹ 24

Дата опубликования описания 14.IX.1972

М. Кл. 6 01п 27/26

G 0ln 17/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 620.179.6(088.8) Авторы изобретения

Ю. К. Матросов и В. И. Вертяев

Заявитель

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ

КОРРОЗИИ МЕТАЛЛОВ

Изобретение относиDcH к устрой ства м для контроля по электричеаки м параметрам неэлектричеокой величины — степени коррозии конструкции из сплавов, например, на основе железа. Особен но эффективен такой контроль в начальной стадии ржавления, когда практичеоки вся ржавчина представляет собой активный деполяризатор. Прибор может быть применен в судостроительной, нефтяной, нефтехимической, химической, пищевой, газовой промышленности, при строи- ельстве и обследовании трубопроводов, а также при экоплуатации мастов, эстакад и прочих (особенно окрашенных) металлоконструкций, подверженных действию атмосферной и электрохимической коррозии.

Известен прибор для онределения степени коррозии металлов, содержащий электрохимический датчик, источник постоянного тока, автоматический переключатель полярности источника постоянного тока, через который этот источник связали с электрохимическим датчиком, и логометр,,включенный между электрохимическим датчиком и автоматическим переключателем полярности и сточника постоянного тока. Од нано точность и надежность определения степени коррозии этими устройством недостаточны, так как автоиатический переключатель здесь контактный, а схема управления его приводом сложна.

Целью изобретения является повышение точности и надежности контроля.

Для этого автоматический переключатель выполнен в виде бесконтактного генератора прямоугольных импульсов с ячейкой «ÈËÈ», подключенной к его выходу.

На чертеже представлена принципиальная схема предлагаемого прибора.

Прибор состоит из электрохимического о датчика 1, источника 2 сигналов прямоуголь ной формы переменной полярности с развязывающими усилителями, диодного распределителя 8 (ячейка «или») с токовыра внивающими и балластными сопротивлениями, и лоI ометрического показывающего при/бора 4.

Датчиком служит цилиндрическая камера из электроизоляционного материала с пластиной . з химически чистого цинка, заполненная электролитом. Ра.бочий торец камеры выпол20 нен из пористого материала для электрического контакта с контролируемой поверхностью. Источник 2 сигн алов прямоугольной формы представляет собой симметричный

:аульти вибратор 5, выполненный по схеме с общим эмиттером, с коллекторно-базовыми связями и автоматическим смещением на базы. Развязывающие усилители б и 7 выполнены по схеме эмиттерных повторителей.

Для обеспечения переменной полярности

ЗС сигнала он снимается с эмиттеров транзисто

34 6о0

1.

) Составитель А. Духанин ров развязывающих усилителей 6 и 7. Диодный распределитель 8 состоит из полупроводниковых диодов 8 и 9, вилючен11ых встречнОпараллельно, балластны.; переменных резисторов 10 и 11, служащих для получения желаемого и одинакового по величине напряжения, прикладывавмого к исследуемой поверхности как в прямом, так и в обратном направлениях, и перев1енных резисторов 12

13, предназначенных для выравнивания токов через рам ки логометра при установке его на нуль перед начало к1 замеров, т. с. когда датчик от1ключен и точки 14 H 15 схемы закорочены.

Показывающим прибором служ;1т приоор

4 магнитоэлектрической системы, имеющий две идентичные рамки 16 и 17, расположенные под некоторьвм углом одна к другой.

С.1пнал прямоугольной формы переменной полярности с мульти ви бра тора 5, усиленный развязывающипи усилителями 6 и 7, снимается с точек 18 и 19 схемы источника 2 прямоугольных сигналов и подается на диод ый pBclIIpåäåëHòåëü 3. Диоды включены встречно-параллельно, поэтому сигнал одной полярности проходят через диод 8, балласт,IIIII резистор 10, рамку 17 лого метра, электролит датчика 1 и образец 20. Сигнал другой полярности просоодит через диод 9, балластный резистор 11, рамгку 16 лопоьметра, электролит д" ò÷èêà 1 и образец 20. Стрелка показывающего при оора Откл011яется каждый раз от нулевого положения на угол, Itpoпорциональный отношению токов католной и а:1одной поляризации.

Образец из сплава на основе железа с цинкolu датчкка в момент измерения образует через электролит датчика гальваническую пару, электрсдвижущая сила которой

5 складывается с сигналом, поляризующим конструкцию катодно, и вы читается из него, если он поляризует конструкцию анодно.

В пер вол случае на величи ну результирующего тона влияет деполяризу1сщее действие

10 продуктов коррозии.

Электронная схема предлагаемого прсибора позволяет осуществлять автоматическую кгтод1го-анодную поляризацию с частотой порядка 40 — 50 г11 H непосредственно измерять

15 степень коррозии металлоконструкций по лоГосМЕтРУ Ма1НИтОЭЛЕКТРИЧЕСКОй СИСТЕМЫ.

Поедмет изобретения

20 Пр11бор для Определения степени коррозии металлов, содержащий электрох1гмический датчик, источник постоя!Hot o тока, автоматический переклк>чатель полярности источника постоянного тока, через который этот

25 источник связан с электрохимическим датчиком, и логометр, включенный между электрохимическим датчиком, и лсгометр, включен;;ый между электрохимическим датчиком II

JâTоматическим переключателем пî Iÿpíости

30 источника постоBHHoго тока, от.гичающигкя тем, что, с целью повышения точности H надежности кolнтpоля, автоматический переключатель выполнен в виде бесконтактного генератора прямоугольных импульсов с ячс11кой

35 < ИЛИ», подключен 1ой к его выходу.
