АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ звукосниматепя, основанного на изменении сопротивления.

К авторскому свидетельству В. Б. Яцевача, заявленному 16 октября

1933 года (спр. о перв. № 118061).

О выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Предмет изо 6 ре тени я.

Эксперт Н. Н. Георгиевский

Редактор P. В. Восинский (ÜÑ1 ) ЛЕяпроипечатьсо.оз. Тнп. „Печ. труд . 3»;„- 8о33 — 495

Изобретение касается звукоснимателей, основанных на изменении сопротивления, выполненных по типу двусторонних микрофонов, включаемых диферен- циально в первичную обмотку трансформатора. Сущность изобретения заключается в том, что, с целью использования в качестве демпфера изменяющегося под давлением граммофонной иглы сопротивления, последнее выполнено из смеси упругого и проводящего материалов, например, резины и графита.

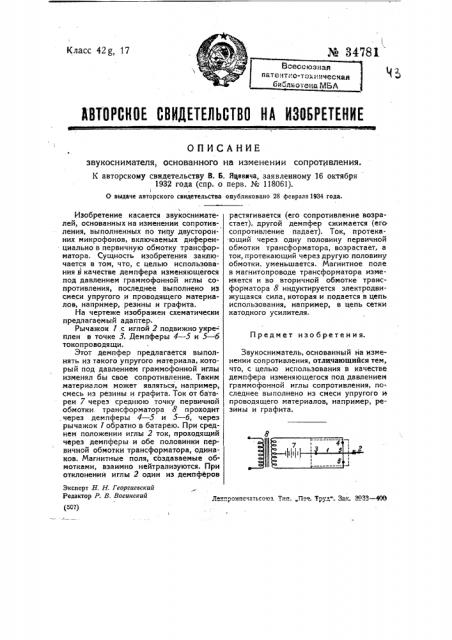

На чертеже изображен схематически предлагаемый адаптер.

Рычажок 7,с иглой 2 подвижно укре= плен в точке 3. Демпферы 4 — -5 и 5 — б токопроводя щи.

Этот демпфер предлагается выполнять из такого упругого материала, который под давлением граммофонной иглы изменял бы свое сопротивление. Таким материалом может являться, например, смесь из резины и графита. Ток от батареи 7 через среднюю точку первичной обмотки трансформатора 8 проходит . через демпферы 4 — 5 и 5 — 6, через рычажок 1 обратно в батарею. При среднем положении иглы 2 ток, проходящий через демпферы и обе половинки первичной обмотки трансформатора, одинаков. Магнитные поля, создаваемые обмотками, взаимно нейтрализуются. При отклонении иглы 2 один из демпферов растягивается (его сопротивление возрастает), другой демпфер сжимается (его сопротивление падает). Ток, протекающий через одну половину первичной обмотки трансформатора, возрастает, а ток, протекающий через другую половину обмотки, уменьшается. Магнитное поле в магнитопроводе трансформатора изменяется и во вторичной обмотке трансформатора 8 индуктируется электродвижущаяся сила, которая и подается в цепь использования, например, в цепь сетки катодного усилителя.

Звукосниматель, основанный на изменении сопротивления, отличающийся тем, что, с целью использования в качестве демпфера изменяющегося под давлением граммофонной иглы сопротивления, по= следнее выполнено из смеси упругого и проводящего материалов, например, резины и графита.
