Реферат

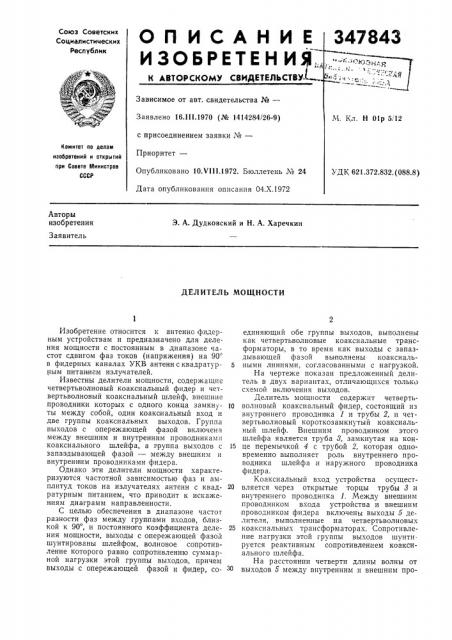

ОП ИСАНИ

ИЗОБРЕТЕН И

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт. свидетельства №вЂ”

Заявлено 16.11!.1970 (№ 1414284/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.VIII.1972. Бюллетень ¹ 2

Дата опубликования описания 04.Х.1972

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Авторы изобретения

Э. А. Дудковский и Н. А. Харечкин

Заявитель

ДЕЛИТЕЛЬ МОЩНОСТИ

Изобретение относится к антенно фидерным устройствам и предназначено для деления мощности с постоянным в диапазоне частот сдвигом фаз токов (напряжения) на 90 в фидерных каналах УКВ антенн сквадратурным питанием излучателей.

Известны делители мощности, содержащие четвертьволновый коаксиальный фидер и четвертьволновый коаксиальный шлейф, внешние проводники которых с одного конца замкнуты между собой, один коаксиальный вход и две группы коаксиальных выходов. Группа выходов с опережающей фазой включена между внешним и внутренним проводниками коаксиального шлейфа, а,группа выходов с запаздывающей фазой — между внешним и внутренним проводниками фидера.

Однако эти делители мощности характеризуются частотной зависимостью фаз и амплитуд токов на излучателях антенн с квадратурным питанием, что приводит к искажен иям диаграмм направленности.

С целью обеспечения в диапазоне частот разности фаз между группами входов, близкой к 90, и постоянного коэффициента деления мощности, выходы с опережающей фазой шунтированы шлейфом, волновое сопротивление которого равно сопротивлению суммарной нагрузки этой группы выходов, причем выходы с опережающей фазой и фидер, соединяющий обе группы выходов, выполнены как четвертьволновые коаксиальные трансформаторы, в то время как выходы с запаздывающей фазой выполнены коаксиаль5 ными линиями, согласованнымм с нагрузкой.

На чертеже показан предложенный делитель в двух вариантах, отличающихся только схемой включения выходов.

Делитель мощности содержит четвертьIQ волновый коаксиальный фидер, состоящий из внутреннего проводника 1 и трубы 2, и четвертьвол новый короткозамкнутый коаксиальный шлейф. Внешним проводником этого шлейфа является труба 8, замкнутая на кон15 це перемычкой 4 с трубой 2, которая одновременно выполняет роль внутреннего проводника шлейфа и наружного проводника фидер а.

Коаксиальный вход устройства осущест20 вляется через открытые торцы трубы 8 и внутреннего проводника 1. Между внешним проводником входа устройства и внешним проводником фидера включены выходы 5 делителя, выполненные на четвертьволновых

25 коаксиальных трансформаторах. Сопротивление нагрузки этой группы выходов шунти. руется реактивным сопротивлением коаксиального шлейфа.

На расстоянии четверти длины волны от выходов 5 между внутренним и внешним про347843

2 3

7 2 3 5

Составитель Н. Степанов

Редактор Т. Рыбалова

Техред Т. Ускова

Корректор Е. Зимина водниками соединительного фидера включена вторая группа выходов б, выполненная коаксиальными четвертьволновыми линиями, согласованными с нагрузкой.

Выходы 5 по отношению к выходам 6 в делителе по первому варианту включены параллельно, а в делителе по второму варианту — по схеме с последовательно-параллельным включением нагрузок.

При одинаковом входном сопротивлении делителя последовательно-параллельное включение выходов по сравнению с параллельным включением позволяет увеличить общее количество входов делителя в и раз, где т— ч исло последовательно включенных выходов между соответствующими проводниками шлейфа и соединительного фидера.

В делителе по первому варианту коаксиальным шлейфом шунтируются только выходы 5 с опережающей фазой, а в делителе по второму варианту — обе группы выходов, пр ичем выходы с запаздывающей фазой шунтируются короткозамкнутым четвертьволновым шлейфом, образованным трубой 2 и внешними проводниками выхсдов б, которые с о диого конца подключены к внутреннему проводнику 1. а с другого конца замкнуты перемычкой 7 с трубой 2.

На резонансной частоте фаза на выходах

5 опережает фазу на выходах 6 на 90 . При расстройке от резонансной частоты четвертьволновый шлейф, шунтирующий выходы 5 с опережающей фазой, сдвигает фазу токов на нагрузках этих выходов таким образом, что компенсируется частотный набег фазы на соединительном фидере, через который питается группа выходов 6 с запаздывающей фазой.

Постоянный в диапазоне частот коэффициент деления мощности между группами выходов обеспечивается за счет понижающей трансформации волновых сопротивлений чег вертьволновым соединительным фидером, состоящим из внутреннего проводника 1 и тру бы 2, и четвертьволновыми коаксиальными

5 трансформаторами выходов 5:

Оптимальные волновые сопротивления соединительного фидера и указанных трансформаторов определяются из условия, при котором суммарные сопротивления нагрузок обеих

10 групп выходов 5 и 6, пересчитанные к входу делителя, имеют одинаковую активную составляющую на средней и крайних частотах рабочего диапазона делителя.

15 Предмет изобретения

Делитель мощности, содержащий четвертьволновый коаксиальный фидер и четвертьволновый коаксиальный шлейф, внешние, проводники

20 которых с одного конца зам|кнуты между собой, один коаксиальный вход и две группы коаксиальных выходов, причем группа выходов с опережающей фазой включена между внешним и внутренним проводниками коаксиального шлейфа, а группа выходов с запаздывающей фазой включена между внешним и внутренним проводниками фидера, отличающийся тем, что, с целью обеспечения в диапазоне частот разности фаз между группами входов. близкой к 90, и постоянного коэффициента деления мощности, выходы с опережающей фазой шунти рованы шлейфом, волновое сопротивление которого равно сопротивлению суммарной нагрузки этой группы выходов, 35 причем выходы с опережающей фазой и фидер, соединяющий обе группы выходов, выполнены как .четвертьволновые коаксиальные трансформаторы, в то время как выходы с запаздывающей фазой выполнены коаксиаль40 ными линиями, согласованными с нагрузкой.
