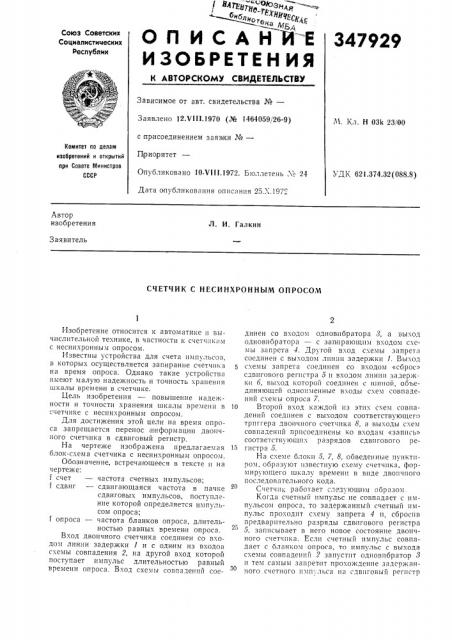

И С Л"Н -Й-=Е
О П
Союз Советских
Социалистических
Республик
347929
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 12.VIII.1970 (№ 1464059/26-9) с присоединением заявки №вЂ”
П рио ритет
Опубликовано IÎ.ÍI1.1972. Бюллетень ¹ 24
Дата опубликования описания 25.,.197"
Ч. Кл. Н 03k 23/00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.374.32(088.8) Автор изобретения
Л. И. Галкин
Заявитель
СЧЕТЧИК С НЕСИНХРОННЫМ ОПРОСОМ
Изобретение относится к автоматике и вычислительной технике, в частности к счет шк!i» с несинхронным опросом.
Известны устройства для счета импу;Ibcoi3. в которых осуществляется запирание счетчика на время опроса. Однако такие устройства имеют малую надежность и точность храпения шкалы времени в счетчике.
Цель изобретения — повышение надежности и точности хранения шкалы времени в счетчике с несинхронным опросом.
Для достижения этой цели на время опроса запрещается перенос |информации двоичного счетчика в сдвиговый регистр.
На чертеже изображена предлагаемая блок-схема счетчика с несинхронным опросом.
Обозначение, встречающееся в тексте и на чертеже:
f счет — частота счетных импульсов;
f сдвиг — сдвигающаяся частота в пачке сдвиговых импульсов, поступление которой определяется импульсом опроса;
f опроса — частота бланков опроса, длительностью равных времени опроса.
Вход двоичного счетчика соединен со входом линии задержки 1 и с одним из входов схемы совпадения 2, на другой вход которой поступает импульс длительностью равный времени опроса. Вход схемы совпадений соедпнен со входом одновибратора 8, а выход одновибратора — с запирающим входом схемы запрета 4. Другой вход схемы запрета соединен с выходом л|шии задержки 1. Выход схемы запрета соединен со входом «сброс > сдвигового регистра 5 и входом линии задер>кки б, выход которой соединен с шиной, объединяющей одноименные входы схем совпадений схемы опроса 7.
10 Второй вход каждой из этих схем совпадений соединен с выходом соответствующего триггера двоичного счетчика 8, а выходы схем совпадений присоединены ко входам «запись» соответствующих разрядов сдвпгового ре15 гистра 5.
На схe»e блоки 5, 7, 8, обведенные пунктиром, образуют известную схему счетчика, формирующего шкалу времени в виде двоичного последовательного кода.
Счетчик работает следующоом образом.
Когда счетный импульс не совпадает с импульсом опроса, то задержанный счетный импульс проходит схему запрета 4 и, сбросив предварительно разряды сдвигового регистра
5, записывает в него новое состояние двоичного счетчика. Если счетный импульс совпадает с бланком опроса, то импульс с выхода схемы совпадений 2 запустит одновпбратор > и тем самым запретит прохождение задержанного счетного имп :льса на сдвпговый реп|стр
347929
Составитель Л. Пронин
Техред Л. Богданова
Корректор О, Волкова
Редактор Л. Лаврова
Заказ 272/1090 Изд. Хо 757 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Тип. Харьк. фнл. пред. «Пат нт»
1и схему опроса. В,этом случае информация, снимаемая с выхода сдвигового регистра по сигналу внешнего несинхронного опроса, будет соответствовать предыдущему состоянию счетчика, Предмет изобретения
Счетчик с несинхронным опросом, содержащий двоичный счетчик, схему опроса, сдвиговый регистр, схему совпадений, вентиль, линии задержки, отличающийся тем, что, с целью повышения надежности и точности хранения шкалы времени, он содержит одновибратор, причем вход двоичного счетчика соединен с входом пер вой линии задержки и с одним из входов схемы совпадений, другой вход которой присоединен к шине импульса опроса, выход схемы совпадений соединен с входом одновибратора, выход которого соединен с управляющим входом вентиля, другой вход которого соединен с концом первой линии заl0 держки, а выход вентиля присоединен ко входу «сброс» сдвигового регистра и через вторую линию задержки к схеме опроса.
