Реферат



347936

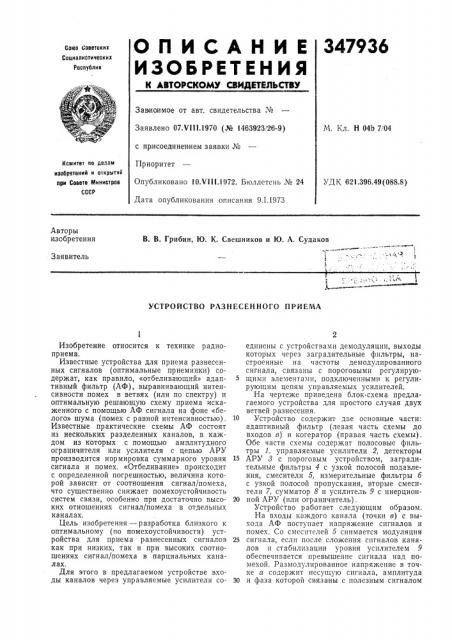

ОnИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства чо

Заявлено 07.VI I I.1970 (№ 1463923!26-9) с присоединением заявки ¹

Приоритет

Опубликовано 10Х111.1972. Бюллетень ¹ 24

Дата опубликования описания 9.1.1973

М. Кл. Н 04Ь 7/04

Ксмитвт по лелзм изобретений и открытий при Совете вйинистров

СССР

УДК, G21.396.49(088.8) Авторы изобретения

В. В. Грибин, Ю. К. Свешников и Ю. А. Судаков

Заявитель, c

УСТРОЙСТВО РАЗ Н ECEH НОГО ПРИ EMA

Изобретение относится к технике радиоприема.

Известные устройства для приема разнесенных сигналов (оптимальные приемники) содержат, как правило, «отбеливающий» адаптивный фильтр (АФ), выравнивающий интенсивности помех в ветвях (или по спектру) и оптимальную решающую схему приема искаженного с помощью АФ сигнала на фоне «белого» шума (помех с равной интенсивностью).

Известные практические схемы АФ состоят из нескольких разделенных каналов, в каждом из которых с помощью амплитудного ограничителя или усилителя с цепью АРУ производится нормировка суммарного уровня сигнала и помех. «Отбеливание» происходит с определенной погрешностью, величина которой зависит от соотношения сигнал/помеха, что существенно снижает помехоустойчивость систем связи, особенно при достаточно высоких отношениях сигнал/помеха в отдельных каналах.

Цель изобретения — разработка близкого к оптимальному (по помехоустойчивости) устройства для приема разнесенных сигналов как при низких, так и при высоких соотношениях сигнал/помеха в парциальных каналах.

Для этого в предлагаемом устройстве входы каналов через управляемые усилители соединены с устройствами демодуляции, выходы которых через заградительные фильтры, настроенные на частоты демодулированного сигнала, связаны с пороговыми регулирую5 щими элементами, подключенными к регулирующим цепям управляемых усилителей.

На чертеже приведена блок-схема предлагаемого устройства для простого случая двух ветвей разнесения.

10 Устройство содержит две основные части: адаптивный фильтр (левая часть схемы до входов в) и когератор (правая часть схемы).

Обе части схемы содержат полосовые фильтры 1, управляемые усилители 2, детекторы

15 АРУ 3 с пороговым устройством, заградительные фильтры 4 с узкой полосой подавления, смесители 5, измерительные фильтры б с узкой полосой пропускания, вторые смесители 7, сумматор 8 и усилитель 9 с инерцион20 ной АРУ (или ограничитель) .

Устройство работает следующим образом.

На входы каждого канала (точки в) с выхода АФ поступает напряжение сигналов и помех. Со смесителей 5 снимается модуляция

25 сигнала, если после сложения сигналов каналов и стабилизации уровня усилителем 9 обеспечивается превышение сигнала над помехой. Размодулированное напряжение в точке а содержит несущую сигнала, амплитуда

30 и фаза которой связаны с полезным сигналом

347936

Составитель И. Мишустин

Техред Т. Ускова Корректор В. Жолудева

Редактор T. Иванова

Заказ 4106/6 Изд. Ме 1517 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 на входе. медленно изменяющаяся (ввиду изменения коэффициента передачи канала) несущая выделяется фильтром б. Во вторых смесителях 7 происходит взвешивание ветвей по амплитуде и корректировка фаз каналов для синфазного сложения в сумматоре 8. Когератор оптимален на фоне помех с равной интенсивностью в ветвях. В условиях действия помех с разной интенсивностью для оптимизации приемного устройства включаются управляемые усилители 2, детекторы АРУ 8 с пороговым устройством и заградительные фильтры 4. Полоса заграждения заградительного фильтра выбирается примерно равной или несколько большей полосы измерительного фильтра б, что обеспечивает выделение помехи и подавление сигнала на выходе заградительного фильтра. Выделенное напряжение, пропорциональное уровню помехи в канале, поступает на детектор АРУ 8 с порогом, который вместе с полосовым фильтром I и управляемым усилителем 2 обеспечивает автоматическое поддержание помехи на входах когератора на одинаковых пороговых уровнях при достаточно больших коэффициентах регулирования. После смесителя полезный сигнал сворачивается в несущую с узким спектром, а помеха, если она не тождественна сигналу и если в суммарном канале на выходе возможно превышение сигнала над помехой, расширяет ширину своего спектра.

Предлагаемое включение заградительного фильтра 4 и последующих устройств обеспечивает выделение помехи. Заградительный фильтр может быть выполнен в виде смесителя и RC-фильтра (на чертеже включение показано пунктиром) .

10 Предмет изобретения

1. Устройство разнесенного приема, содержащее два или несколько отдельных каналов приема с общим сумматором, при этом в каждом канале включены последовательно

15 соединенные управляемый усилитель, первый смеситель, полосовой фильтр, второй смеситель, второй вход которого соединен с выходом усилителя, а выход — со входом сумматора, выход сумматора через ограничитель

20 связали со входом нервопо смесителя, отличающееся тем, что, с целью повышения помехоустойчивости, выход первого смесителя дополнительно соединен с управляющим входом усилителя через заграждающий фильтр.

25 2. Устройство по п. 1, отличающееся тем, что заграждающий фильтр выполнен в виде смесителя, входы которого подключены соответственно ко входу и выходу полосового фильтра.
