Приборный корпус радиоэлектронной аппаратуры

Приборный корпус радиоэлектронной аппаратуры

Иллюстрации

Показать все

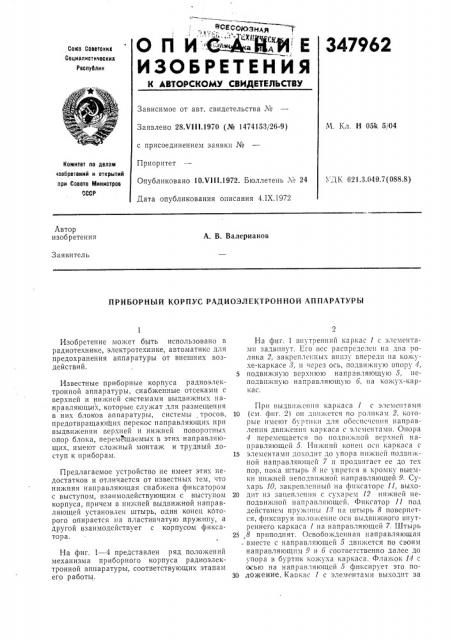

Реферат



347962

12 пределы кожуха-каркаса 8 на расстояние, необходимое для его поворота (см. фиг. 3).

Для сохранения параллельного движения направляющих 5 и 7, на которые действуют противоположно направленные силы, применяется система тросов. Отрезки гибких тросов

15, закрепленных или на кожухе-каркасе 8; или на неподвижных направляющих б и 9, монтируют по одной из представленных на фиг. 4 схем. Задвигают устройство (каркас) в порядке, обратном приведенному. Ручейковые шкивы 1б и 17, по которым проходят тросы, ставят HB оси подвижных направляющих 5 и 7 соответственно. Фиксирование оси и снятие фиксации происходят в момент, когда ось не нагружена. При незафиксированной оси выдвижение невозможно, что позволяет избежать затирания.

Предмет изобретения

Приборный корпус радиоэлектронной аппаратуры, снабженный отсеками с верхней и

5 нижней системами выдвижных направляющих, служащих для размещения в них блоков аппаратуры, системы тросов, предотвращающих перекос направляющих при выдвижении верхней и нижней поворотных опор блока, переме10 щаемых в этих направляющих, отличающийся тем, что, с целью упрощения монтажа и облегчения доступа к приборам, нижняя направ ляющая снабжена фиксатором с выступом, взаимодействующим с выступом корпуса, при15 чем в нижней выдвижной направляющей установлен штырь, один конец которого опирается на пластинчатую пружину, а другой взаимодействует с корпусом фиксатора.
