М 34797

Класс 42k, 20

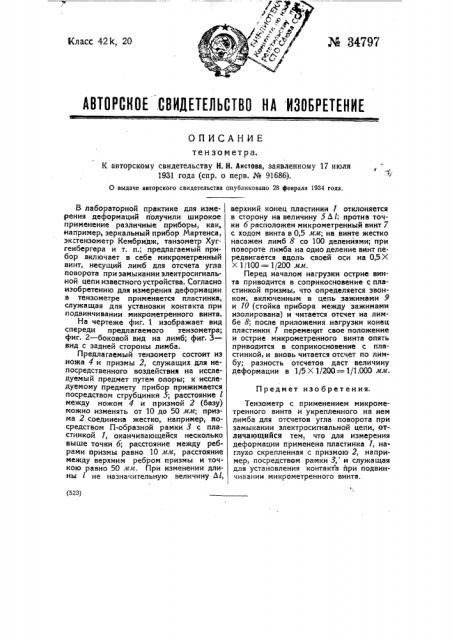

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ тензометра.

К авторскому свидетельству Н. Н. Аистова, заявленному 17 июля

1931 года (спр. о перв. № 91686).

О выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Предмет изо брет ения. (523) В лабораторной практике для изме- j

Рения деформаций получили широкое применение различные приборы, как, например, зеркальный прибор Мартенса, экстензометр Кембридж, танзометр Хуггенбергера и т. п., предлагаемый прибор включает в себе микрометренный винт, несущий лимб для отсчета угла поворота при замыкании электросигнальной цепи известного устройства. Согласно изобретению для измерения деформации в тензометре применяется пластинка, служащая дпя установки контакта при подвинчивании микрометренного винта.

На чертеже фиг. 1 изображает вид спереди предлагаемого тензометра; фиг 2 — боковой вид на лимб; фиг. 3— вид с задней стороны лимба.

Предлагаемый тензометр состоит из ножа 4 и призмы 2, служащих для непосредственного воздействия на исследуемый предмет путем опоры; к исследуемому предмету прибор прижимается посредством струбцинки 5; расстояние 1 между ножом 4 и призмой 2 (базу) можно изменять от 10 до 50 мм; призма 2 соединена жестко, например, посредством П-образной рамки 3 с пластинкой 1, оканчивающейся несколько выше точки б; расстояние между ребрами призмы равно 10 мм, расстояние между верхним ребром призмы и точкою равно 50 мм. При изменении длины 1 не назначительную величину Ы, верхний конец пластинки 1 отклоняется в сторону на величину 5Ы; против точки б расположен микрометренный винт 7 с ходом винта в0,5 мм; на винте жестко насажен лимб 8 со 100 делениями; при повороте лимба на одно деление винт передвигается вдоль своей оси на 0,5 X

X 1)100 = 1/200 мм.

Перед началом нагрузки острие винта приводится в соприкосновение с пластинкой призмы, что определяется звонком, включенным в цепь зажимами 9 и 1О (стойка прибора между зажимами изолирована) и читается отсчет на лимбе 8; после приложения нагрузки конец пластинки 1 переменит свое положение и острие микрометренного винта опять приводится в соприкосновение с пластинкой, и вновь читается отсчет по лимбу; разность отсчетов даст величину деформации в 1/5 Х 1/290 = 1/1.000 мм.

Тензометр с применением микрометренного винта и укрепленного на нем лимба для отсчетов угла поворота при замыкании электросигнальной цепи, отличающийся тем, что для измерения деформации применена пластинка 1, наглухо скрепленная с призмою 2, например, посредством рамки 3, и служащая для установления контакта йри подвинчивании микрометренного винта.

Б авторскому свидетельству Н. Н. Аистова X 34797

Лекпромпечатьеовз. Тип. „Печ. Tpya . 3ax. 3993 — 400 фиг,3

Эксперт Н. И» Утешсв

Редактор И» Ф. Альтшулер фиг.l фиг.2
