Плетельная восьмивобинная машина для изготовления канатов

Плетельная восьмивобинная машина для изготовления канатов

Иллюстрации

Показать все

Реферат



348016

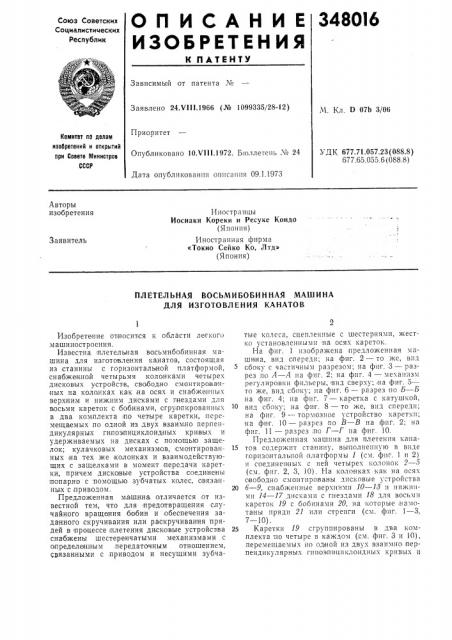

ОГ) ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от па гента ¹

Заявлено 24.VI I I.1966 (¹ 1099335/28-12) М. Кл, D 07Ь 3/06

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.71.057.23 (088.8)

677.65.055.6 (088.8) Опубликовано 10Х111.1972. Бюллетень № 24

Дата опубликования описания 09,1.1973

Авторы изобретения

Иностранцы

Иосиаки Кореки и Ресуке Кондо (Япония) Иностранная фирма

«Токио Сейко Ко, Лтд» (Япония) Заявитель

ПЛ ЕТЕЛЬНАЯ ВОСЬМИ БОБИН НАЯ МАШ И НА

ДЛЯ ИЗГОТОВЛЕНИЯ КАНАТОВ

Изобретение относится к области легкого машиностроения.

Известна, плетельная восьмибобинная машина для изготовления канатов, состоящая из станины с горизонтальной платформой, снабже нной четырьмя колонками четырех дисковых устройств, свободно смонтиро ваHных на колонках как,на осях и снабженных верхним и нижним дисками с гнездами для восьми кареток с бобинами, сгруппированных в два комплекта по четыре каретки, .перемещаемых по одной из двух взаимно перпендикулярных гипоэпициклоидных кривых и удерживаемых на дисках с помощью защелок; кулачковых механизмов, смонтированных на тех же колонках и взаимодействующих с защелками в момент передачи каретки, причем диско вые устройства соедине|ны

:попарно с помощью зубчатых колес, связанных с приводом.

Предложенная машина отличается от известной тем, что для предотвращения случайного вращения бобин и .обеспечения заданного скручивания или раскручивания прядей в процессе плетения дисковые устройства снабжены шестеренчатыми механизмами с определенным передаточным отношением, связанными с приводом и несущими зубчатые колеса, сцепленные с шестернями, жест«о установленными íà, осях карето«.

На фиг. 1 изображена предложенная машина, вид спереди; на фиг. 2 — то же, впд сбоку с частичным разрезом; на фиг. 3 — разрез по Л вЂ” А на фиг. 2; на фпг. 4 — механизм регулировки фильеры, вид сверху; на фиг. 5— то же, вид сбоку; на фиг. 6 — разрез по Б — Б на фиг. 4; на фиг. 7 — ка,ретка с катушкой, вид сбоку; на фпг. 8 — то же, вид спереди; на фпг. 9 — тормозное устройство каретки; на фиг. 10 — разрез по  — В на фпг. 2; на фиг. 11 — разрез:по 1 — 1 на фпг. 10.

Предложенная машина для плетения кана15 тов содержит станину, вьсполне ную в виде горизонтальной платформы 1 (см. фпг. 1 и 2) и соединен с ней четырех колонок 2 — 5 (см. фиг. 2, 3, 10). На «олонках «а«на осях овободно смонтированы дпс«овые устройства

20 б — 9, снабженные верхними 10 — 13 и нижними 14 — 17 дисками с гнездами 18 для восьми кареток 19 с бобинами 20, на «оторые намотаны пряди 21 или стренги (см. фпг. 1 — 3.

7 — 10) .

25 Каретки 19 сгруппированы в два «ом.плекта по четыре в каждом (см. фиг. 3 и 10), перемещаемых по од ной из двух взаимно перпендикулярных гипоэппци«лоидных кривых и

348016 а-ю

Фиг 1/
