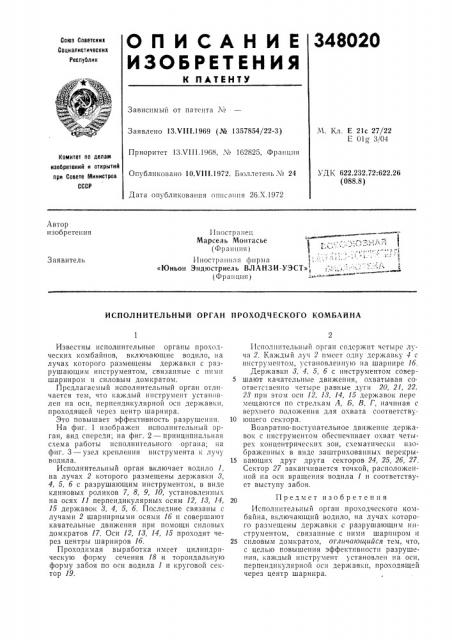

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Сова Советских

Социалистических

Республик

Зависимый от патента М

М. Кл. Е 21с 27/22

F 01гр 3/04

Заявлено 13.VI I!.1969 (№ 1357854/22-3) Приоритет 13.VIII.1968, ¹ 162825, Франция

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДЬ, 622.232.72.622.26 (088.8) Опубликовано 10Х!!!.1972. Бюллетень ЛЪ 24

Дата опубликования описания 26.Х.1972

Автор изобретения

11ностранец

Марсе,пь Монтасье (Франция j

Иннстрннннн фнрнн

«Юньон Эндюстриель ВЛАНЗИ-УЭСТ»; (Франция),нъ. н "-

Заявитель

ИСПОЛНИТЕЛЬНЪ!Й ОРГАН ПРОХОДЧЕСКОГО КОМБАЙ IA

Известны исполнительные органы прокодческих комбайнов, включающие водило, на лучах которого размещены державки с разрушающим инструментом, связанные с ними шарниром и силовым домкратом.

Предлагаемый исполнительный орган отличается тем, что каждый инструмент установлен па оси, перпендикулярной оси державки, проходящей через центр шарнира.

Это повышает эффективность разрушения.

На фиг. 1 изображен исполнительный орган, вид спереди; на фиг. 2 — принципиальная схема работы исполнительного органа; на фиг. 3 — узел крепления инструмента к лучу водила.

Исполнительный орган включает водило 1, на лучах 2 которого размещены державки 3, 4, 5, 6 с разрушающим инструментом, в виде клиновых роликов 7, 8, 9, 10, установленных на осях 11 перпендикулярных осям 12, 13, 14, 15 державок 3, 4, 5, 6. Последние связаны с лучами 2 шарнирными осями 16 и совершают кавательные движения при помощи силовых домкратов 17. Оси 12, 13, 14, 15 проходят через центры шарниров 16.

Проходимая выработка имеет цилиндрическую форму сечения 18 и тороидальную форму забоя по оси .водила 1 и круговой сектор 19.

Исполнительный орган содержит четыре луча 2. Каждый луч 2 имеет одну державку 4 с инструментом, установленную на шарнире 16.

Державки 3, 4, 5, 6 с инструментом совер5 шают качательные движения, охватывая соответственно четыре равные дуги 20, 21, 22, 23 при этом оси 12, 13, 14, 15 державок,пере мещаются 110 стрелкам А, Б, В, Г, начиная с верхнего положения для охвата соответству10 ющего сектора.

Возвратно-поступательное движение державок с инструментом обеспечивает охват четырех концентрических зон, схематически изображенных в виде заштрихованных пере . ры15 вающих друг друга секторов 24, 25, 26, 27, Сектор 27 заканчивается точкой, расположенной на оси .вращения водила 1 и соответствует выступу забоя.

20 Предмет изобретения

Исполнительный орган проходческого комбайна, включающий водило, на лучах которого размещены державки с разрушающигп инструментом, связанные с ними шарниром и

25 силовым домкратом, отличающийся тем, что, с целью повышения эффективности разрушения, каждый инструмент установлен на оси, перпендикулярной оси державки, проходящей через центр шарнира.
