Устройство для формообразования лобовых частей обмотки статора при машинной намотке

Устройство для формообразования лобовых частей обмотки статора при машинной намотке

Иллюстрации

Показать все

Реферат

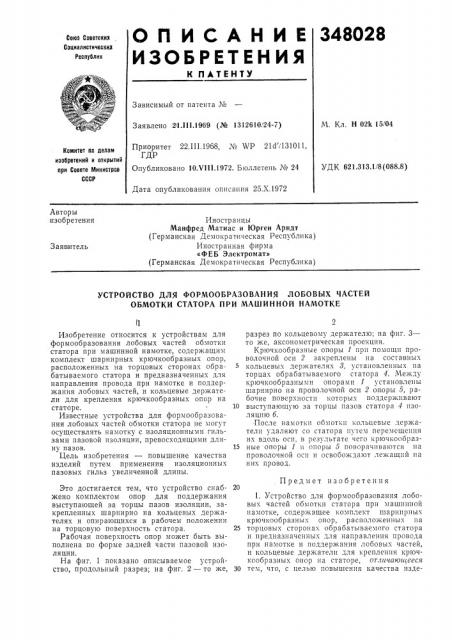

О П И С А Н И Е 348028

ИЗОБРЕТЕНИЯ

Союз Советскнк

Социалистическнк

Республик

К ПАТЕНТУ

Зависимый от патента №

М. Кл. Н 02 k 15/04

Заявлено 21.111.1969 (№ 1312610. 24-7) Приор|итет 22.ПI.1968, ¹ WP 21d /131011, ГДР

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 621.313.1 8(088.8) Опубликовано 10Х111.1972. Бюллетень № 24

Дата опубликования описания 25.Х.1972

Авторы изобретен,ия

Иностранцы

Манфред Матиас и Юрген Арндт (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Электромат» (Германская Демократическая Республика) Заявитель

УСТРОЙСТВО ДЛЯ ФОРМООБРАЗОВАНИЯ ЛОБОВЫХ ЧАСТЕЙ

ОБМОТКИ СТАТОРА ПРИ МАШИННОЙ НАМОТКЕ

Изобретение относится к устройствам для формообразования лобовых частей обмотки статора при машинной намотке, содержащим комплект шарнирных крючкообразных опор, расположенных на торцовых сторонах обрабатываемого статора и предназначенных для направления провода при намотке и поддержания лобовых частей, и кольцевые держатели для крепления крючкообразных опор на статоре.

Известные устройства для формообразования лобовых частей обмотки статора не могут осуществлять намотку с изоляционными гильзами пазовой изоляции, превосходящими длину пазов.

Цель изобретения — повышение качества изделий путем применения изоляционных пазовых гильз увеличенной длины.

Это достигается тем, что устройство снабжено комплектом опор для поддержания выступающей за торцы .пазов изоляции, закрепленных шарнирно HB кольцевых держателях и опирающихся в рабочем положении на торцовую поверхность статора.

Рабочая поверхность опор может быть выполнена по форме задней части пазовой изоляции.

На фиг. 1 показано описываемое устройство, продольный разрез; на фиг. 2 — то же, разрез по кольцевому держателю; на фиг. 3— то же, аксонометрическая проекция.

Крючкообразные опоры 1 прн помощи проволочной оси 2 закреплены íà составных кольцевых держателях 8, установленных на торцах обрабатываемого статора 4. Между крючкообразными опорами 1 установлены шарнирно на проволочной оси 2 опоры 5, рабочие поверхности которых поддерживают

10 выступающую за торцы пазов статора 4 изоляцию 6.

После намотки обмотки кольцевые держатели удаляют со статора путем перемещения их вдоль осп, в результате чего крючкообраз15 ные опоры I н опоры 5 поворачиваются на проволочной осн и освобождают лежащий на них провод.

Предмет изобретения

1. Устройство для формообразования лобовых частей обмотки статора при машинной намот1ы, содержащее комплект шарнирных крючкообразных опор, расположенных на

25 торцовых сторонах обрабатываемого статора и предназначенных для направле|шя провода при намотке и поддержания лобовы., частей, и кольцевые держатели для крепления крючкообразных опор на статоре, ог,тичаюшееся

30 тем, что, с целью повышения качества изде348028 лий путем применения изоляционных пазовых гильз увеличенной длины, оно снабжено комплектом опор для поддержания за торцы пазов изоляции, закрепленных шарнирно на кольцевых держателях, опирающихся в рабочем положении на торцовую поверхность статора.

2. Устройство по п. 1, отличающееся тем, что рабочая .поверхность опор выполнена по

5 форме задней части пазовой изоляции.

348028

Фи

Составитель В. Зубов

Техред Л. Евдонов

Редактор Е. Кравцова

Корректор E. Михеева

Типография, пр. Сапунова, 3

Заказ 3563/15 Изд, Мз 1416 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
