Термоэлектронный эмиттер для магнетронов сантиметрового диапазона

Термоэлектронный эмиттер для магнетронов сантиметрового диапазона

Иллюстрации

Показать все

Реферат



Союз Советскин

Соцналнстнческин

Республик

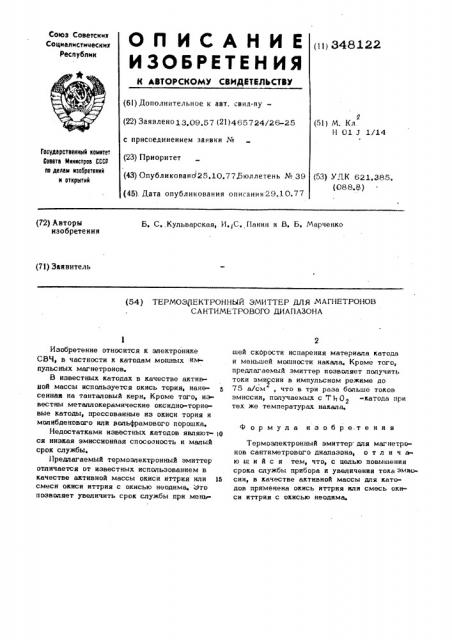

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11} 348122 (6!) Дополнительное к авт. свнд-ву— (22} Заявлено 1 3,09,57 (21) 465724/26-25 с присоединением заявки № (23) Приоритет (43) Опублнкованд25.10.77.Бюллетень № 39 (45). Дата опубликования описания 29.10.77

У (5!) M. Кл.

Н 01 J 1/14

Государственный номнтет

Совета Мнннстраа СССР оо делам нзооретеннй

II QTKPblTNM (53) УДК 621.385. (088.9} (72) Авторы изобретения

Б. С.,Кульварская, И. С, Панин и В. Б, Марченко (71) Эаявитель (54) ТЕРМОЭ(ЕКТРОННЫЙ ЭМИТТЕР ДДЯ,МАГНЕТРОНОВ

САНТИМЕТРОВОГО ДИАПАЗОНА

Изобретение относится к электронике

СВЧ, в частности к катодам мощных импульсных магнетронов.

В известных катодах в качестве активной массы используется окись тория, нанесенная на танталовый керн, Кроме того, и=- вестны металлокерамические оксидно-ториевые катоды, прессованные из окиси торин и молибденового или вольфрамового порошка

Недостатками известных катодов являют- 10 ся низкая эмиссионная способность и малый срок службы.

Предлагаемый термоэлектронный эмиттер отличается от известных использованием в качестве активной массы окиси иттрия или 15 смеси окиси иттрия с окисью неодима, Это позволяет увеличить срок службы при меньшей скорости испарения материала катода и меньшей мощности накала. Кроме того, предлагаемый эмиттер позволяет получить токи эмиссии в импульсном режиме до

75 а/см, что в три раза больше токов эмиссии, получаемых с Т н0> -катода при тех же температурах накала.

Ф ормула изобретения

Термоэпектронный эмиттер для магнетронов сантиметрового диапазона, о т л и ч аю шийся тем, что, с целью повышения срока службы прибора и увеличения тока эмиосии, в качестве активной массы для кат дов применена окись иттрия или смесь окиси иттрия с окисью неодима.
