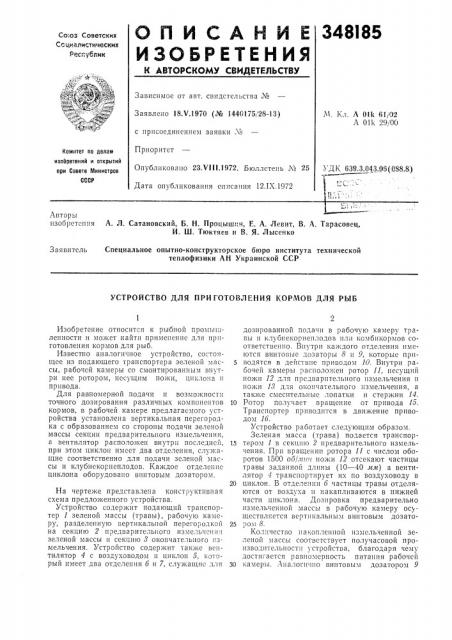

О П И С А Н И Е 348I85

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со:оз Советских

Социвттистицеских

Респубпик

Зависимое от авт. свидетельства №

Заявлено 18 1/.1970 (№ 1440175/28-13) М, Кл. А Olk 61/iÝ2

А 011с 29/00 с присоединением заявки ¹

Приоритет

Опубликовано 23Х!11.1972. Б!оллстень № 25

Дата опубликования описания 12.IX.1972

Комитет ло делам изобретений и открь!тий ори Совете Министров

СССР

УЛК 639.3.043,08(098.8!

Авторы изобретения

Л. Л, Сатановский, Б. H. Процышин, F.. А. Левит, В. А. Тарасовец, И, Ш. Тюктчев и В. Я. Лысенко

Специальное опытно-конструкторское бюро института технической теплофизики АН Украинской ССР

Заявитель

УСТРОЙСТВО ДЛЯ ПРИ ГОТОВЛЕНИЯ КОР!ЛОВ ДЛЯ РЫБ

Изобретение относится к рыбной просп)!т11ленности и может найти применение для приготовления кормов для рыб.

Известно аналогичное устройство, состоящее из подающего транспортера зеленой массы, рабочей камеры со смонтированным внутри нее ротором, несутцим ножи, циклона и привода.

Для равномерной подачи и возможности точного дозирования различных компонентов кормов, в рабочей камере предлагаемого устройства установлена вертикальная перегородка с образованием со стороны подачи зеленой массы секции предварительного измельчения, а вентилятор расположен внутри последней, при этом циклон имеет два отделения, служащие соответственно для подачи зеленой массы и клубнекорнеплодов. Каждое отделение циклопа оборудовано винтовым дозатором.

На чертеже представлена конструктивная схема предложенного устройства.

Устройство содержит подающий транспортер 1 зеленой массы (травы), рабочую камеру, разделенную вертикальной перегородкой на секцию 2 предварительного измельчсни:.! зеленой массы и секцгпо 8 окончательного измельчения. Устройство содержит также Вс!!тилятор 4 с воздуховодом и циклон 5, который имеет два отделения 6 и 7, служащие для дозированной подачи в рабочую камеру травы и клубнекорнеплодов или комбикормов соответственно. Внутри каждого отделения иметотся винтовые дозаторы 8 и 9, которые при5 водятся в действие приводом 10. Внутри рабочей камеры расположен ротор 11, несущий ножи 12 для предварительного измельчения II ножи 18 для окончательного измельчения, а также смесптельные лопатки и стержни 14.

10 Ротор получает вр "ùåíèå от привода 15.

Транспортер приводится в движение приводом 16.

Устройство работает следующим образом.

Зеленая масса (трава) подается транспор15 тером 1 в секцгио 2 предварительного измельчения. При вращении ротора 11 с числом оборотов 1500 оо/лтпп ножи 12 отсекают частицы травы заданной длины (10 — 40 лтлт) а вентилятор 4 транспортирует их по воздуховоду в

20 циклон. В отделении 6 частицы травы отделяются от воздуха и накапливаются в нижней части циклона. Дозировка предварительно измельченной массы в рабочую камеру осуществляется вертикальным винтовым дозато25 ро!! 8.

Количество накопленной измельченной зеленой массы соответствует получасовой производительности устройства, благодаря чему достигается равномерность питания рабочей з0 камеры. Ана !о!.н !но винтовым дозатором 9

348185

Предмст изобретения

Составитель Н. Селиверстова

Редактор В. Смирягина Техред T. Ускова Корректор Т. Китаева

Заказ 2864/2 Изд. K- 1214 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Ратшсхая ааб., д. 4)5

Типография, пр. Сапунова, 2 подаются в рабочую камеру из отделения 7 клубнекорнеплоды.

Геометрические параметры винтовых дозаторов 8 и 9 и их производительность регулируются так, чтобы трава и клубнекорнеплоды или комбикорм подавались в рабочую камеру в заданном соотношении. В рабочую камеру подаются также в необходимых количествах вода и различные добавки.

Частицы зеленой массы в рабочей камере окончательно измельчаются ножами l8, а затем смешиваются смесительными лопатками и стержнями 14 с клубнекорнеплодами, добавками и водой, образуя гомогенную пастообразную массу, которая выгружается из камеры.

Устройство для приготовления кормов для рыб, состоящее из подающего транспортера

5 зеленой массы, рабочей камеры со смонтированным внутри ротором, несущим ножи, вентилятора с воздуховодом, циклона и привода, отличающееся тем, что, с целью равномерной подачи кормов и дозировки их, в рабочей ка10 мере установлена вертикальная перегородка с образованием со стороны подачи зеленой массы секции предварительного измельчения, а вентилятор расположен внутри последней, при этом циклон имеет два отделения, служа15 щие соответственно для подачи зеленой массы и клубнекорнеплодов или комбикормов, каждое отделение циклона оборудовано винтовым дозатором.
