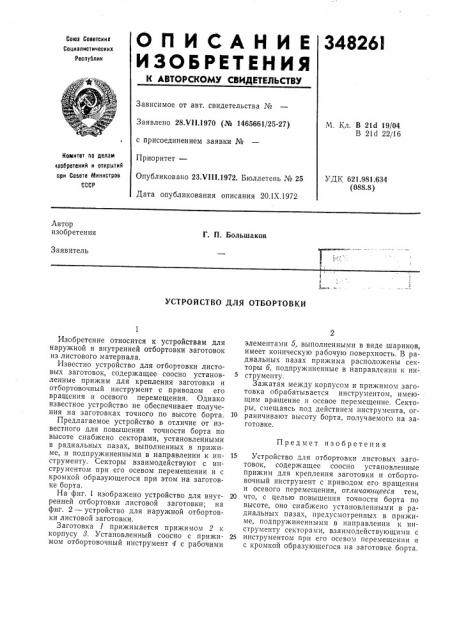

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Ч11.1970 (№ 1465661/25-27) с присоединением заявки №

Приоритет—

Опубликовано 23.Ч111.1972. Бюллетень № 25

Дата опубликования описания 20.IX.1972

М, Кл. В 21d 19/04

В 21с1 22/16

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 981.634 (088.8) Автор изобретения

Г. П. Большаков

Заявитель

УСТРОЙСТВО ДЛЯ ОТБОРТОВКИ

Изобретение относится к устройствам для наружной и внутренней отбортовки заготовок из листового материала.

Известно устройство для отбортовки листовых заготовок, содержащее соосно установленные прижим для крепления заготовки и отбортовочный инструмент с приводом его вращения и осевого перемещения, Однако известное устройство не обеспечивает получения на заготовках точного по высоте борта.

Предлагаемое устройство в отличие от известного для повышения точности борта по высоте снабжено секторами, установленными в радиальных пазах, выполненных в прижиме, и подпружиненными в направлении к инструменту. Секторы взаимодействуют с инструментом при его осевом перемещении и с кромкой образующегося при этом на заготовке борта.

На фиг. 1 изображено устройство для внутренней отбортовки листовой заготовки; на фиг. 2 — устройство для наружной отбортовки листовой заготовки.

Заготовка 1 прижимается прижимом 2 к корпусу 8. Установленный соосно с прижимом отбортовочный инструмент 4 с рабочими элементами 5, выполненными в виде шариков, имеет коническую рабочую поверхность. В радиальных пазах прижима расположены секторы б, подпружиненные в направлении к инструменту.

Зажатая между корпусом и прижимом заготовка обрабатывается инструментом, имеющим вращение и осевое перемещение. Секторы, смещаясь под действием инструмента, ог10 раничивают высоту борта, получаемого на заготовке.

Предмет изобретения

15 Устройство для отбортовки листовых заготовок, содержащее соосно установленные прижим для крепления заготовки и отбортовочный инструмент с приводом его вращения и осевого перемещения, отличающееся тем, 20 что, с целью повышения точности борта по высоте, оно снабжено установленными в радиальных пазах, предусмотренных в прижиме, подпружиненными в направлении к инструменту секторами, взаимодействующими с

25 инструментом при его осевом перемещении и с кромкой образующегося на заготовке борта.

348261 РигЛ
