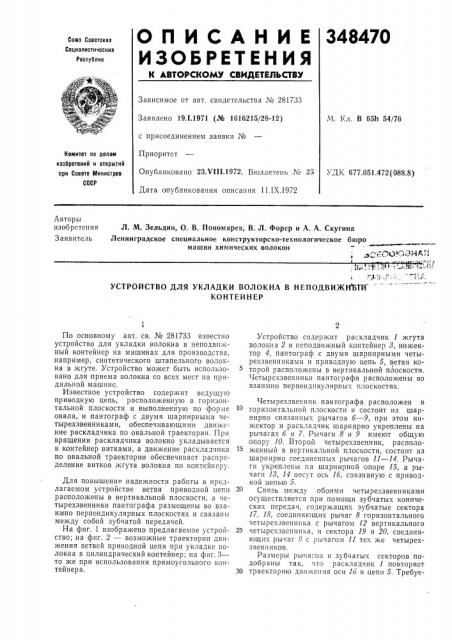

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 281733

Заявлено 19.1.1971 (1чЪ 1616215/28-12) с присоединением заявки №

Приоритет

Опубликовано 2З.Ч111.1972. Бюллетень № 25

Дата опубликования описания I I.IX.1972

М. Кл. В 65h 54/76

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 677.051.472(088.8) Авторы изобретения

Заявитель

Л. М. Зельдин, О. В. Пономарев, В. Л. Форер и А. А. Скугииа

Ленинградское специальное конструкторско-технологическое бюро машин химических волокон,-„.л х . уь )де;ь т тI- с т i ° .. с г °

УСТРОЙСТВО ДЛЯ УКЛАДКИ ВОЛОКНА В НЕПОДВИЖНБ1И

КОНТ ЕЙ Н ЕР

По основному авт. св. ¹ 281733 известно устройство для укладки волокна в неподвижный контейнер на машинах для производства, например, синтетического штапельного волокна в жгуте. Устройство может быть использовано для приема волокна со всех мест на прядильной машине.

Известное устройство содержит ведущую приводную цепь, расположенную в горизонтальной плоскости и выполненную по форме овала, и пантограф с двумя шарнирными четырехзвенниками, обеспечивающими движение раскладчика по овальной траектории. При вращении раскладчика волокно укладывается в контейнер витками, а движение раскладчика по овальной траектории обеспечивает распределение витков жгута волокна по контейнеру.

Для повышения надежности работы в предлагаемом устройстве ветви приводной цепи расположены в вертикальной плоскости, а четырехзвенники пантографа размещены во взаимно перпендикулярных плоскостях и связаны между собой зубчатой передачей.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — возможные траектории движения ветвей приводной цепи при укладке волокна в цилиндрический контейнер; на фиг. 3— то же при использовании прямоугольного контейнера.

Устройство содержит раскладчик 1 жгута волокна 2 в неподвижный контейнер 8, инжектор 4, пантограф с двумя шарнирными четырехзвенниками и приводную цепь 5, ветви которой расположены в вертикальной плоскости.

Четырехзвенники пантографа расположены во взаимно перпендикулярных плоскостях.

Четырехзвенник пантографа расположен в горизонтальной плоскости и состоит из шарнирно связанных рычагов б — 9, при этом инжектор и раскладчик шарнирно укреплены на рычагах б и 7. Рычаги 8 и 9 имеют общую опору 10. Второй четырехзвенник, расположенный a BepT»Ka HoÉ плоскости, cocTo>tT из шарнирно соединенных рычагов 11 — 14. Рычаги укреплены па шарнирной опоре 15, а рычаги 18, 14 несут ось 16, связнаную с приводной цепью 5.

20 Связь между обоими четырехзвенниками осуществляется при помощи зубчатых конических передач, содержащих зубчатые сектора

17, 18, соединяющих рычаг 8 горизонтального четырехзвеннш<а с рычагом 12 вертикального

25 четырехзвенника, и сектора 19 и 20, соединяющих рычаг 9 с рычагом 11 тех же четырехзвенников.

Размеры рычагов и зубчатых секторов подобраны так, iTo pact< aq rnt 1 повторяет

30 траекторию движения оси 16 и цепи 5. Требуе348470 мое расположение ветвей цепи достигается установкой направляющих роликов 21.

Привод цепи осуществляется от звездочки

22 и электродвигателя с понижающим обороты редуктором.

Цепь и связанный с ней четырехзвенник помещены в корпус 23 с масляной ванной. Расположение ветвей цепи может быть различным в зависимости от формы контейнера.

Работает устройство следующим образом.

Цепь получает равномерное поступательное движение от электродвигателя. С одним из звеньев цепи движется ось 16, которая через рычаги 18, 14, 12 и 11 вертикального четырехзвенника и конические зубчатые сектора 18 и

17, 20 и 19 передает движение рычагам 8, 9 и б, 7 горизонтального четырехзвецника и раскладчику. Последний повторяе движение приводной цепи.

Предмет изобретения

Устройство для укладки волокна в неподвижный контейнер по авт. св. Ко 281733, отличаюи ееся тем, что, с целью повышения на10 дежности работы устройства, ветви приводной цепи расположены в вертикальной плоскости, а четырехзвенники пантографа размещены во взаимно перпендикулярных плоскостях и связаны между собой посредством зубчатой пе15 редачи.

348470

Рий 2

Риг. 3
