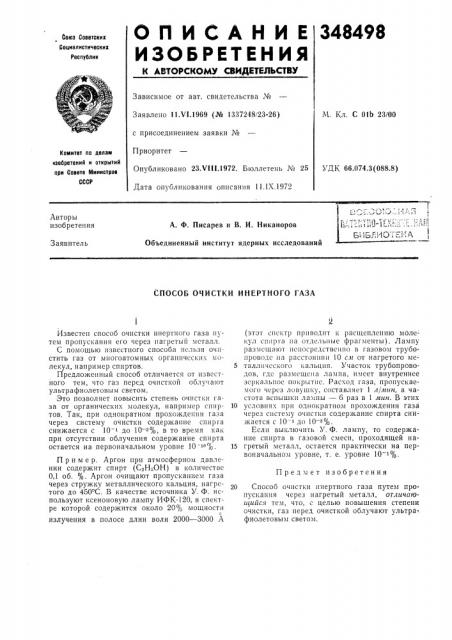

О П И С А Н И Е 348498
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕДЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.VI.1969 (№ 1337248)23-26) М. Кл. С 01Ь 23/00 с присоединением заявки №
Приоритет
Опубликовано 23,Vill.1972. Бюллетень № 25 УДК 66.074.3(088.8)
Дата опубликования описания 11.1Х.1972
Комитет по делам еаооретений и открытий при Совете Министров
СССР
Авторы изобретения
А. Ф. Писарев и В. И. Никаноров
Объединенный институт ядерных исследований
Заявитель
СПОСОБ ОЧИСТКИ ИНЕРТНОГО ГАЗА
Предмет изобретения
Известен способ очистки инертного газа путем пропускания его через нагретый металл.
С помощью известного способа нельзя очистить газ от мпогоатомных органических молекул, например спиртов.
Предложенный способ отличается от известного тем, что газ перед очисткой облучают ультрафиолет овы м светом.
Это позволяет повысить степень очистки газа от органических молекул, например спиртов. Так, при однократном прохождении газа через систему очистки содержание сппр ra снижаетсл с 10 1 до 10 — >с о, в то вРемЯ как при отсутствии облучения содержание спирта остается на первоначальном уровне 10
Пример. Аргон при атмосферном давлении содержит спирт (С Н„-ОН) в количестве
0,1 об. с о. Аргон очищают пропусканием газа через стружку металлического кальция, нагретого до 450 С, В качестве источника У. Ф. используют ксеноновую лампу ИФК-120, в спектре которой содержится около 200 мощности излучения в полосе длин волн 2000 — 3000 А (этот спектр приводит к расщеплению молекул спирта па отдельпые фрагменты). Лампу размещают непосредственно в газовом трубопроводе,на расстотшпп 10 сл от нагретого ме5 таллпческого кальция. Участок трубопроводов, где размещена лампа, имеет внутреннее
3 c p I< 3. b | t o и о к 1) ы т c . Р а с х о д г а 3 а, п р о п у с к а е емого через ловушку, составляет 1 л)лтин, а частота вспышки лампы — 6 раз в 1 лтин. В этих
10 условиях прп однократном прохождении газа через систему очистки содержание спирта снижаетсЯ с 10 1 до 10 — ос с.
Если выключить У. Ф. лампу, го содержание спирта в газовой смеси, проходящей на15 гретый металл, остается практически на первоначальном уровне, т. е. уровне 10
20 Способ очистки инертного газа путем пропускания через нагретый металл, отличающийся тем, что, с целью повышения степени очистки, газ перед очисткой облучают ультра-. фиолетовым светом.
