Патент ссср 348515
Патент 348515
Классы МПК
Патент ссср 348515
Иллюстрации
Реферат
3485l5

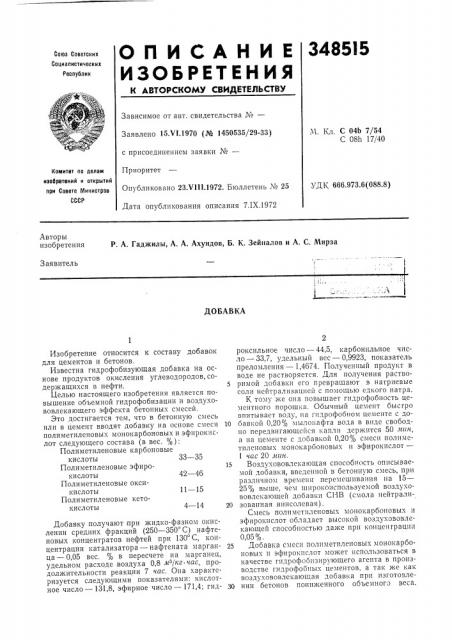

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Ч Кч С 04b 7/54
С 0811 17/40
Заявлено 15.Ч1.1970 (¹ 1450535/29-33) с присоединением заявки №вЂ”
Приоритет
Опубликовано 23.Ч111.1972. Бюллетень ¹ 25
Комитет по делан изобретений и открытий при Совете Министров
СССР
УДК 666.973.6(088.8) Дата опубликования описания 7.IX 1972
Авторы изобретения
P. А. Гаджилы, А. А. Ахундов, Б. К. Зейналов и А. С. Мирза
Заявитель
ДОБАВКА
11 — 15
Изобретение относится к составу добавок для цементов и бетонов.
Известна гидрофобизующая добавка на основе продуктов окисления углеводородов, содержащихся в нефти.
Целью настоящего изобретения является повышение объемной гидрофобизации и воздухововлекающего эффекта бетонных смесей.
Это достигается тем, что в бетонную смесь или в цемент вводят добавку на основе смеси полиметиленовых монокарбоновых и эфирокислот следующего состава (в вес. %):
Полиметиленовые карбоновые кислоты 33 — 35
Полиметиленовые эфирокислоты 42 — 4б
Полиметиленовые оксикислоты
Полиметиленовые кетокислоты 4 — 14
Добавку получают при жидко-фазном окислении средних фракций (250 — 350 С) нафтеновых концентратов нефтей при 130 С, концентрации катализатора — нафтената марганца — 0,05 вес. % в пересчете на марганец, удельном расходе воздуха 0,8 Af /кг час, продолжительности реакции 7 час, Она характеризуется следующими показателями: кислотное число — 131,8, эфирное число — 171,4; гидроксильное число — 44,5, карбонильное число — 33,7, удельный вес в 0,9923, показатель преломления — 1,4б74. Полученный продукт в воде не растворяется. Для получения раство5 римой добавки его превращают в натриевые соли нейтрализацией с помощью едкого патра.
К тому же она повышает гидрофобность цементного порошка. Обычный цемент бысгро впитывает воду, на п1дрофобном цементе с до10 бавкой 0,20% мылонафга вода в виде свобод»о передвигающейся капли держится 50 чан, а на цементе с добавкой 0,20% смеси полиметиленовых монокарбоновых и эфирокислот—
1 час 20 мин.
15 Воздухововлекающая способность описываемой добавки, введенной в бетонную смесь, при различном времени перемсшпвания на 15—
25% выше, чем шпрокоиспользуемой воздухововлекающей добавки CI-1В (смола нейтралп20 зованная âèíсолевая).
Смесь полиметиленовых монокарбоновых и эфирокислот обладает высокой воздухововлекающей способностью даже при конценграцпи
0,05%.
25 Добавка смеси полиметиленовых монокарбоHoBbIx и эфирокислот может использоваться в качестве гидрофобизирующего агента в производстве гидрофобных цементов, а так же как воздухововлекающая добавка при изготовле30 нии бетонов пониженного объeзtного веса.
348515
Предмет изобретения
11 — 15
4 — 14
Составитель Л. Сулименко
Техред Л. Куклина Корректор Т. Китаева
Редактор Г. Кузьмина
Заказ 2876/5 Изд. № 1193 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Ячеистые бетоны, изготовленные с использованием добавки, удовлетворяют требованиям
СН 287 — 65, а также ГОСТ 11118 — 65.
Добавка, содержащая продукты жидко-фазного окисления средних фракций нафтеновых концентратов нефтей, отличающаяся тем, что, с целью повышения объемной гидрофобизации и воздухов овл екающего эффекта бетонных смесей, она содержит в качестве продуктов жидко-фазного окисления средних фракций нафтеновых концентратов нефтей смесь полиметиленовых монокарбоновых и эфирокислот следующего состава (в вес. %):
5 Полиметиленовые карбоновые кислоты 33 — 35
Полиметиленовые эфирокислоты 42 — 46
Полиметиленовые окси10 кислоты
Полиметиленовые кетокислоты
