Патент ссср 348534

Патент ссср 348534

Иллюстрации

Показать все

Реферат

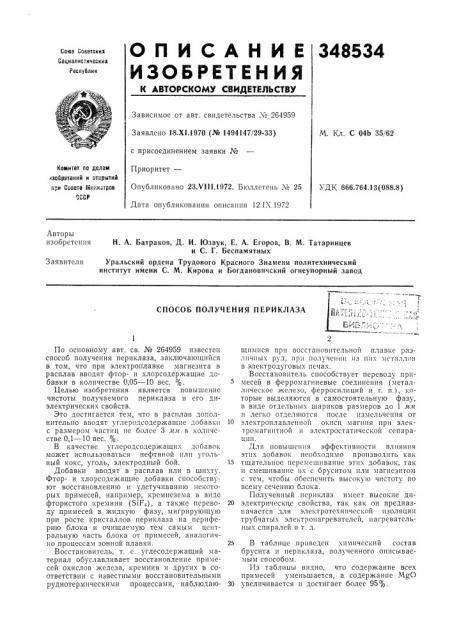

О Л И С А Н И Е 348534

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства ¹ 264959

3 а явлено 18.Х1.1970 (№ 1494147/29-33) с присоединением заявки №

Приоритет—

Опубликовано 23.Ч111.1972. Бюллетень № 25

Дата опубликования описания 12.IX.1972

М. Кл. С 04Ь 35/62

Комитет по делам! зосрвтеиий и откре!тий при Совете Министров! ССР

УДК 666.764.13(088.8) Авторы изобретения

Н. А. Батраков, Д. И. Юзвук, E А. Егоров, В. М. Татаринцев и С. Г. Беспамятных

Заявители

Уральский ордена Трудового Красного Знамени политехнический институт имени С. М. Кирова и Богдановичский огнеупорный завод

СПОСОБ ПОЛУЧЕНИЯ ПЕРИКЛАЗА

По основному авт. св. № 264959 известен способ получения периклаза, заключающийся в том, что при электроплавке магнезита в расплав вводят фтор- и хлорсодержащие добавки в количестве 0,05 — 10 вес.

Целью изобретения является повышение чистоты получаемого периклаза и его диэлектрических свойств.

Это достигается тем, что в расплав дополнительно вводят углеродсодержащнс добавки с размером частиц не более 3 т!л! в количестве 0,1 — 10 вес. %.

В качестве углеродсодержащих добавок может использоваться нефтяной нли угольный кокс, уголь, электродный бой.

Добавки вводят в расплав или в шнхту.

Фтор- и хлорсодежащие добавки cIIocoGcTB) ют восстановлению и улетучиванию некоторых примесей, например, кремнезема в виде фтористого кремния (SIF<), а также переводу примесей в жидкую фазу, мигрирующую при росте кристаллов периклаза на периферию блока и очищаемую тем самым центральную часть блока от примесей, аналогично процессам зонной плавки.

Восстановитель, т. е. углесодержащий материал обуславливает восстановление примесей окислов железа, кремния и других в соответствии с известными восстановительными руднотермическими процессами, наблюдающимпся при восстановительной плавке раз:!!!ч!!ых p ä, пр!! Полу !ен!!!! !!3 !!!!х . !стт!:!лов в электродуговых печах.

Восстановнтель способствует переводу примесей в ферромагниевые соединения (металлическое железо, ферросилиций и т. и.), которые выделяются в самостоятельную фазу, в виде отдельных шариков размеров до 1 л!.!! и легко отделяются после измельчения от

10 электроплавленной окиси магния прн электромагнитной и электростатической сепарации.

Для повышения эффективности влияния этих добавок необходимо производить как

15 тщательное перемешиванпе этик добавок, так и смешивание нх с бруситом нли магнезитом с тем, чтобы обеспечить высокую чистоту по всему сечению блока.

Полученный пернклаз имеет высокие ди20 электрические свойства, так как он предназначается для электротехнической изоляции трубчатых электронагревателей, нагревательных спиралей и т. д, 25 В таблице приведен химический состав брусита и периклаза, полученного описываемым способом.

Р(з таблицы видно, что содержание всех примесей уменьшается, а содержание МдО

З0 увеличивается н достигает более 95%.

348534

Химический состав, в

СаО

Материал

ЯОд

Fe2O, А1аОз

MgO

3,63

0,35

3,80

0,79

91,43 (исходное сысредняя

Предмет изобретения его диэлектрических свойств, в расплав дополнительно вводят углеродсодержащие добавки с размером частиц не более 3 мм в количестве 0,1 — 10 вес. о/о.

Способ получения периклаза по авт. св. № 264959, отличающийся тем, что, с целью повышения чистоты получаемого периклаза и

Составитель Г. Куприянова

Техред Е. Борисова

Редактор Г. Кузьмина

Корректор Г. Запорожец

Заказ 2869/4 Изд. № 1182 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Брусит рье)

Периклаз, Периклаз, Периклаз, Переклаз, Периклаз, Периклаз, проба проба проба проба проба проба № 2

¹ 4 № 6 № 7

М 8

1,02

2,14

1,07

1,00

1,51

1,26

0,13

0,17

0,17

0,26

0,13

0,26

0,39

0,50

0,47

0,55

0,56

0,63

1,10

2,19

1,74

1,32

3,63

2,24

97,36

95,00

96,43

96,87

94,17

95,61
