Патент ссср 348637

Патент ссср 348637

Иллюстрации

Показать все

Реферат

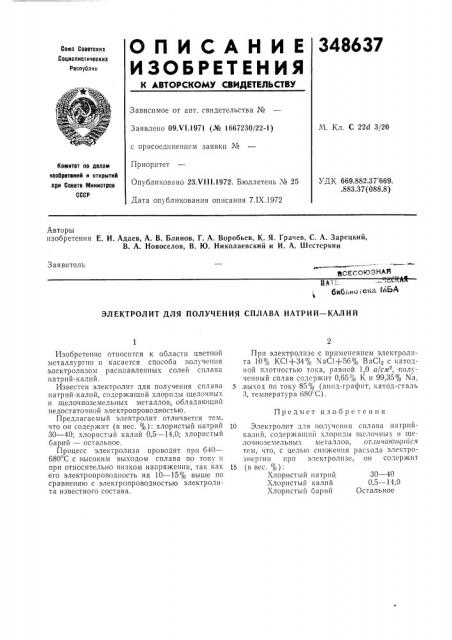

О П И С А Н И Е 348637

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Рвсоублик

Зависимое от авт. свидетельства №

M. Кл. С 22d 3/20

Заявлено 09.Ч1.1971 (№ 1667230/22-1) с присоединением заявки №

Приоритет

Комитет оо делам изоорвтвний и открытий ори Совете Министров

СССР

УДК 669.882.37 669. .883.37(088.8) Опубликовано 23.Ч111.1972. Бюллетень № 25

Дата опубликования описания 7.IX.!972

Авторы изобретения Е. И. Адаев, А. В. Блинов, Г. А. Воробьев, К. Я. Грачев, С. А. Зарецкий, В. А. Новоселов, В. Ю. Николаевский и И. А. Шестеркии

Заявитель

ЯСЕСОЮЗНАЯ

ЭЛЕКТРОЛИТ ДЛЯ ПОЛУЧЕНИЯ СПЛАВА НАТРИЙ вЂ” КАЛИЙ

Предмет изобретения

Изобретение относится к области цветной металлургии и касается способа получения электролизом расплавленных солей сплава натрий-калий.

Известен электролит для получения сплава натрий-калий, содержащий хлориды щелочных и щелочноземельных металлов, обладающий недостаточной электропроводностью.

Предлагаемый электролит отличается тем, что он содержит (в вес. %): хлористый натрий

30 — 40; хлористый калий 0,5 — 14,0; хлористый барий — остальное.

Процесс электролиза проводят при 640—

680 С с высоким выходом сплава по току и при относительно низком напряжении, так как его электропроводность на 10 — 15% выше по сравнению с электропроводностью электролита известного состава.

Прп электролизе с применением электролита !0% КС!+34% МаС!+56% ВаС!2 с катодной плот|гостью тока, равной 1,0 а/с,и2, полученный сплав содержит 0,65% К и 99,35% Na, 5,выход по току 85% (анод-графит, катод-сталь

3, температура 680 С) .

10 Электролит для получения сплава натрийкалпй, содержащий хлорпды щелочных и щелочноземельных металлоь, от.птчаю цнй ся тем, что, с целью снижения расхода электроэнергии при электролизе, он содержит

15 (в вес. % ):

Хлористый натрий 30 — 40

Хлористый калий О,,— 14,0

Хлорпстый барий Остальное
