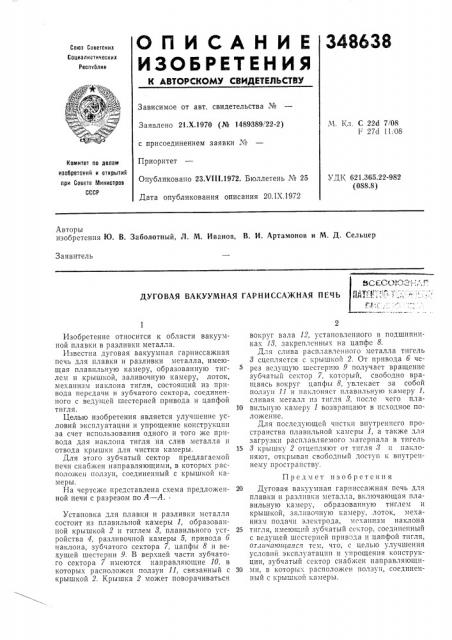

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Респтблик
Зависимое от авт. свидетельства №
М. Кл. С 22d 7/08
1. 27d 11, 08
Заявлено 21.Х.1970 (№ 1489389!22-2) с присоединением заявки №
Приоритет
Опубликовано 23.ЧШ.1972. Бюллетень ¹ 25
Дата опубликования описания 20.IX.1972
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.365.22-982 (088.8) Авторы изобретения Ю. В. Заболотный, Л. М. Иванов, В. И. Артамонов и М. Д. Сельцер
Заявитель
5C ECO С2 1-:;,, "
ЧИ! 5,: ;.; - " ..
C. C-, ;
ДУГОВАЯ ВАКУУМНАЯ ГАРНИССАЖНАЯ ПЕЧЬ
Изобретение относится к области вакуумной плавки в разливки металла.
Известна дуговая вакуумная гарниссажная печь для плавки и разливки металла, имеющая плавильную камеру, образованную тиглем и крышкой, заливочную камеру, лоток, механизм наклона тигля, состоящий из привода передачи и зубчатого сектора, соединенного с ведущей шестерней привода и цапфой тигля.
Целью изобретения является улучшение условий эксплуатации и упрощение конструкции за счет использования одного и того же привода для наклона тигля на слив металла и отвода крышки для чистки камеры.
Для этого зубчатый сектор предлагаемой печи снабжен направляющими, в которых расположен ползун, соединенный с крышкой камеры. т1а чертеже представлена схема предложенной печи с разрезом по А — А.
Установка для плавки и разливки металла состоит из плавильной камеры 1, образованной крышкой 2 и тиглем 8, плавильного устройства 4, разливочной камеры 5, привода б наклона, зубчатого сектора 7, цапфы 8 и ведущей шестерни 9. В верхней части зубчатого сектора 7 имеются направляющие 10, в которых расположен ползун 11, связанный с крышкой 2, KphCllIK3 2 может поворачиваться вокруг вала 12, установленного в подшипниках 18, закрепленных на цапфс 8.
Для слива расплавленного металла тигель
8 сцепляется с крышкой 2. От привода б через ведущую шестерню 9 получает вращение зубчатый сектор 7, которьш, свободно вращаясь вокруг цапфы 8, увлекает за собой ползуп 11 и саклоняет плавильную камеру 1, сливая металл из тигля 8, после чего II;IB10 вильную камеру 1 возвращают в исходное положение.
Для последующей чистки внутреннего пространства плавильной камеры 1, а также для загрузки расплавляемого материала в тигель
15 8 крышку 2 отцепляют от тигля 8 и наклоняют, открывая свободный доступ к внутреннему пространству.
Предмет изобретения
20 Дуговая вакуумная гарниссажная печь для плавки и разливки металла, включающая плавильную камеру, образовашгую тиглем и крышкой, заливочную камеру, лоток, механизм подачи электрода, механизм наклона
25 тигля, имеющий зубчатый сектор, соединенный с ведущей шестерней привода и цапфой тигля, от,ги гающаяся тем, что, с целью улучшения условий эксплуатации и упрощения конструкIIHH, зу бчатый сектор снабхкен нBIIp38,lclcolUCC30 ми, в которых расположен ползун, соедттиенцый с крышкой камеры.
348638
А-А
