Способ отбелки целлюлозы

Способ отбелки целлюлозы

Иллюстрации

Показать все

Реферат

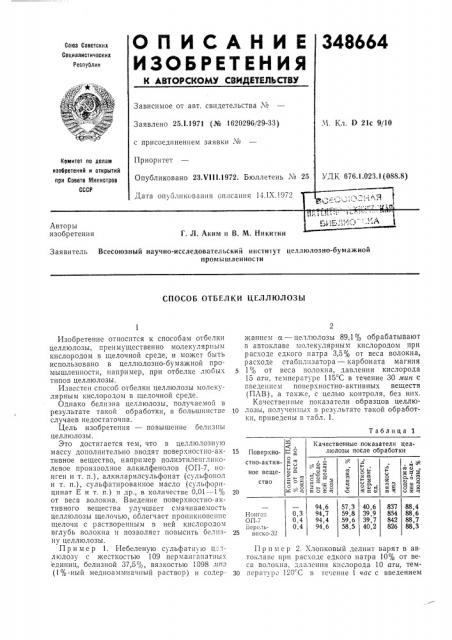

Союз Советских

Сопиалистичвских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Заявлено 25.1.1971 (№ 1620296/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 23.Ч111.1972. Бюллетень М 25

М. Кл. 0 21с 9JI O

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.1.023.1(088.8) Дата опубликоваьп1я описания 14.IX.!972, (« l! AЯ

Авторы изобретения

Г. Л. Аким и В. М. Никитин

Заявитель Всесоюзный научно-исследовательский и11ститут целлюлозно-бумажной промышленности

СПОСОБ ОТБЕЛКИ ЦЕЛЛЮЛОЗЫ

Таблица 1 ж о

III о

p v

v >

«««

«««

-о= х оо се -.

1(ачествениые показатели целлюлозы после обработки

15 Поверхностноо-активное вещество

1 о

«

Q)

=т и

«х с0

o o

О (v «.. ох х Б

l Я о о, ох э rj

И ю

« о ,- «о

c > х х

F ч о

ch О

М «« о.А о a>< ока

vms

Л ( о о х

«««« а

m 3

837

854

842

826

94,6

94,7

94,4

94,6

57,3

59,8

59,6

58,5

40,6

39,9

39,7

40,2

88,4

88,6

88,7

88,3

0,3

0,4

0,4

Ноиге:

ОП-7

Бсроль25 виско-32

Изобретение относится к способам отбелки целлюлозы, преимущественно молекулярным кислородом в щелочной среде, и может быть использовано в целлюлозно-бумажной промышленности, например, при отбелке любых типов целлюлозы.

Известен способ отбелки целлюлозы молекулярным кислородом в щелочной среде.

Однако белизна целлюлозы, получаемой в результате такой обработки, в большинстве случаев недостаточна.

Цель изобретения — повышение белизны целлюлозы.

Это достигается тем, что в целлюлозную массу дополнительно ВВОдят пОВерхностно-активное вещество, напри мер полиэтиленгликолевое производное алкилфенолов (ОП-7, ноиген и т. п.), алкиларилсульфонат (сульфонол и т. п.), сульфатированное масло (сульфорицинат Еит. п.),и др., в количестве 0,01 — 1% от веса волокна. Введение поверхностно-активного вещества улучшает смачиваемость целлюлозы щелочью, облегчает проникновение щелочи с растворенным в ней кислородом вглубь волокна и позволяет повысить белизну целлюлозы.

Пример 1. Небеленую сульфатную ц .".л1олозу с жесткостью 109 пер манганатных единиц, белизной 37,5%, вязкостью 098 л111з (1%-нь!й медноаммиачпый раствор) и содержанием а — целлюлозы 89,1% обрабатывают в автоклаве молекулярным кислородом при расходе едкого патра 3,5% от веса волокна, расходе стабилизатора — карбоната магния

1 % от веса волокна, давлении кислорода

15 ати, температуре 115 С в течение 30 лтин с гведеннсм поверхностно-активных веществ (ПАВ), а также, с целью контроля, без них.

Качествегн1ые показатели образцов целлю10 лозы, полученных в результате такой обработки, приведены в табл. 1.

Пр и мер 2. Хлопковый делинт варят в ав токлаве при расходе едкого натра 10% от веса Во".îêíà, давлсшш кислорода 10 ати, тем30 пературе 120"C в тс .ение 1 чпс с введением

348664 йоверхностно-активных веществ и без них.

Полученные результаты приведены в табл. 2.

Таблица 2

Качественные показатели целлюлозы после обработки

Предмет изобретения!

ы, а

Ж ) Д Е

Я » о а ода ов + о о о

Х

Х ,«й о

3» оо аож

99,5

99,6

99,5

99,4

1600

74,6

78,0

76,7

77,5

88,0

87,9

88,1

87,8

0,5

0,2

0,5

Ноиген

Ноиген

ОП-7

Составитель О. Маслачеико

Тсхрсд Е. Борисова

Корректор С. Сатагулова

Редактор Л. Гончарова

Заказ 2873)3 Изд. ¹ 1181 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открьггий при Совете Мииистров СССР

Москва, >К-35, Раушскаи изб., д. 4, 5

Типографии, пр. Сапунова, 2

Поверхностно-активное вещество

CCl г- о

Ш о

F о о @

Q) III сО ох о о

1 о

Предлагаемый способ позволяет повысить белизну целлюлозы на 1,2 — 3,4%.

Способ отбелки целлюлозы путем обработки молекулярным кислородом в щелочной среде, 10 отличающийся тем, что, с целью повышения белизны целлюлозы, в целлюлозную массу дополнительно вводят поверхностно-активное вещество в количестве 0,01 — 1% от веса волокна.
