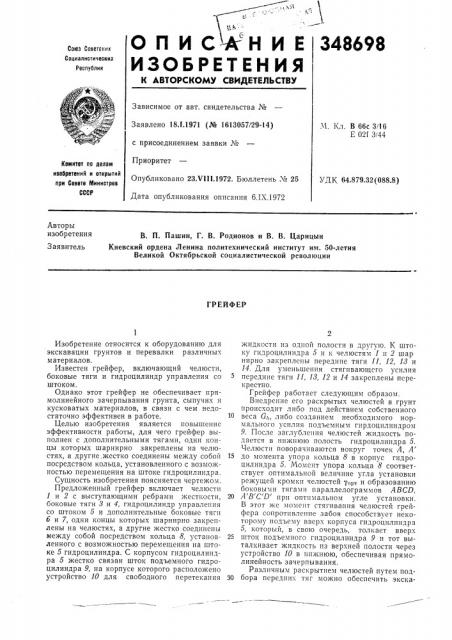

О П И C A-. Н И Е
ИЗОБРЕТЕНИЯ
348698
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 18Л.1971 (№ 1613057/29-14) с присоединением заявки №
Приоритет
Опубликовано 23.Ч111.1972. Бюллетень ¹ 25
Дата опубликования описания 6.IX.1972
Ч, Кл. В 66с 3/16
Е 021 3/44
Комитет по делам иввбретений и открытий при Совете йтинистров
СССР
УДК 64.879.32(088.8) Авторы изобретения
Заявитель
В. П. Пашин, Г. В. Родионов и В. В. Царицын
Киевский ордена Ленина политехнический институт им. 50-летия
Великой Октябрьской социалистической революции
ГРЕЙФЕР
Изобретение относится к оборудованию для экскавации грунтов и перевалки различных материалов.
Известен грейфер, включающий челюсти, боковые тяги и гидроцилиндр управления со штоком.
Однако этот грейфер не обеспечивает прямолинейного зачерпывания грунта, сыпучих и кусковатых материалов, в связи с чем недост аточ н о э ф ф екти вен в р а боте.
Целью изобретения является повышение эффективности работы, для чего грейфер выполнен с дополнительными тягами, одни концы которых шарнирно закреплены на челюстях, а другие, жестко соединены между собой посредством кольца, установленного с возможностью перемещения на штоке гидроцилиндра.
Сущность изобретения поясняется чертежом.
Предложенный грейфер включает челюсти
1 и 2 с выступающими ребрами жесткости, боковые тяги 3 и 4, гидроцилиндр управления со штоком 5 и дополнительные боковые тяги б и 7, одни концы которых шарнирно закреплены на челюстях, а другие жестко соединены между собой посредством кольца 8, установленного с возможностью перемещения на штоке 5 гидроцилиндра. С корпусом гидроцилиндра 5 жестко связан шток подъемного гидроцилиндра 9, на корпусе которого расположено устройство 10 для свободного перетекания жидкости из одной полости в другую. К штоку гидроцилиндра 5 и к челюстям 1 и 2 шар нирно закреплены передние тяги 11, 12, 18 и
14. Для уменьшения стягивающего усилия передние тяги 11, 18, 12 и 14 закреплены перекр естно.
Грейфер работает следующим образом.
Внедрение его pBcKpbITbIx челюстей в грунт происходит либо под действием собственного
10 веса Ос, либо созданием необходимого нормального усилия подъемным гирдоцилиндром
9. После заглублепия челюстей жидкость подается в нижшою полость гидроцилиндра 5.
Челюсти поворачиваются вокруг точек А, А
15 до момента упора кольца 8 в корпус гидроцилиндра, Момент упора кольца 8 соответствует оптимальной величине угла установки режущей кромки челюстей р,р, и образованию боковыми тягами параллелограммов ABCD, 20 А В C D при оптимальном угле установки.
В этот жс момент стягивания челюстей грейфера сопротивление забоя способствует некоторому подъему вверх корпуса гидроцилпндр-l
5, который, в свою очередь, толкает вверх
25 шток подъемного гидроцилиндра 9 и тот выталкивает жидкость из верхней полости через устройство 10 в нижнюю, обеспечивая прямолинейность зачерпывания.
Различным раскрытием челюстей путем под30 бора передних тяг можно обеспечить экска348698
Предмет изобретения
Составитель М. Орлова
Текред Л. Евдонов
Корректор Е. Миронова
Редактор И. Квачадзе
Заказ 2691/7 Изд Ке 1186 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 вацию различных по физико-механическим свойствам грунтов, взорванных пород, сыпучих и кусковатых материалов одним типоразмером грейфера. После загрузки грейфера подачей жидкости в нижнюю полость подъемного гидроцилиндра осуществляется подъем грейфера с зачерпнутым грунтом. При этом давление жидкости в нижней полости стягивающего гидроцилиндра 5 предохраняет грейфер от произвольного раскрытия. Подачей жидкости в верхнюю полость гидроцилиндра о грейфер раскрывается.
Грейфер, включающий челюсти, боковые тяги и гидроцилиндр управления со штоком, 5 отличающийся тем, что, с целью повышения эффективности работы, он выполнен с дополнительными тягами, одни концы которых шарнирно закреплены на челюстях, а другие жестко соединены между собой посредством кольlO ца, установленного с возможностью перемещения на штоке гидроцилиндра.
