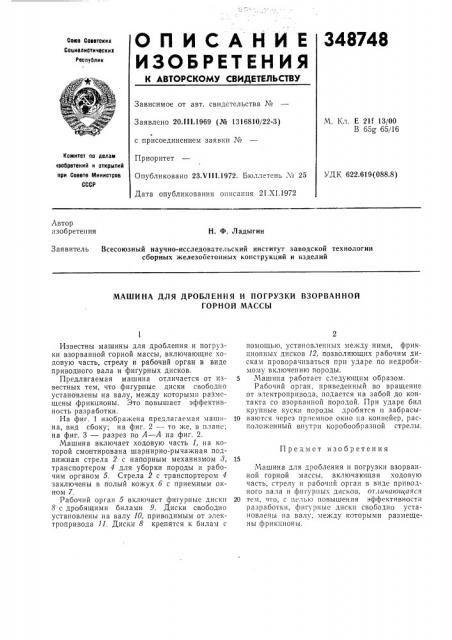

О П И С А Н И Е 348748

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокгв Советских

Социалистических

Реслуолик

Зависимое от авт. свидетельства №

М. 1",л. E 21f 13/00

В 65g 65/16

Заявлено 20Л!1.1969 (№ 1316810/22-3) с присоединением заявки №

Приоритет

Опубликовано 23 Vill.1972. Бюллетень ¹ 25

Дата опубликования описания 21.XI.1972

Комитет оо делам таобретений и открытий лри Совете Министров

СССР

УДК 622.619(088.8) Автор изобретения

Н. Ф. Ладыгин

Заявитель Всесоюзный научно-исследовательский институт заводской технологии сборных железобетонных конструкций и изделий

МАШИНА ДЛЯ ДРОБЛЕНИЯ И ПОГРУЗКИ ВЗОРВАННОЙ

ГОРНОЙ МАССЫ

Предмет изобретения

Известны машины для дробления и погрузки взорванной горной массы, включающие ходовую часть, стрелу и рабочий орган в виде приводного вала и фигурных дисков.

Предлагаемая машина отличается от известных тем, что фигурные диски свободно установлены на валу, между которыми размещены фрикционы. Это повышает эффективность разработки.

Г1а фиг. 1 изображена предлагаемая машина, вид сбоку; на фиг. 2 — то >ке, в плане; на фиг. 3 — разрез по А — А на фиг. 2.

Машина включает ходовую часть 1, на которой смонтирована шарнирно-рычажная подвижная стрела 2 с напорным механизмом 8, транспортером 4 для уборки породы и рабочим органом 5. Стрела 2 с транспортером 4 заключены в полый кожух б с приемным окном 7.

Рабочий орган 5 включает фигурные диски

8 с дробящими билами 9. Диски свободно установлены на валу 10, приводимым от электропривода 11. Диски 8 крепятся к билам с помощью, установленных между ними, фрик" ционных дисков 12, позволяющих рабочим дискам проворачиваться прп ударе по недробимому включению породы.

5 Машина работает следующим образом.

Рабочий орган, приведенный во вращение от электропривода, подается на забой до контакта со взорванной породой. При ударе бил крупные куски породы дробятся и забрасы10 ваются через приемное окно на конвейер, располо>конный внутри коробообразной стрелы.

Машина для дробления и погрузки взорванной горной массы, включающая ходовую часть, стрелу и рабочий орган в виде приводного вала и фигурных дисков, от.гичагощаяся

20 тем, ITQ, с целью повышения эффективности разработки, фигурные диски свободно установлены на валу, между которыми размещены фрикционы.

348748

Фиг.Л

Составитель А. Шестимиров

Техред Е. Борисова Корректоры: Л. Кириллова и Е. Усова

Редактор С. Титова

Тнпогра< пн, пр. Сапунова, 2

Заказ 3769/11 Изд. ¹ 1480 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Раушскаи наб., д. 4/5
