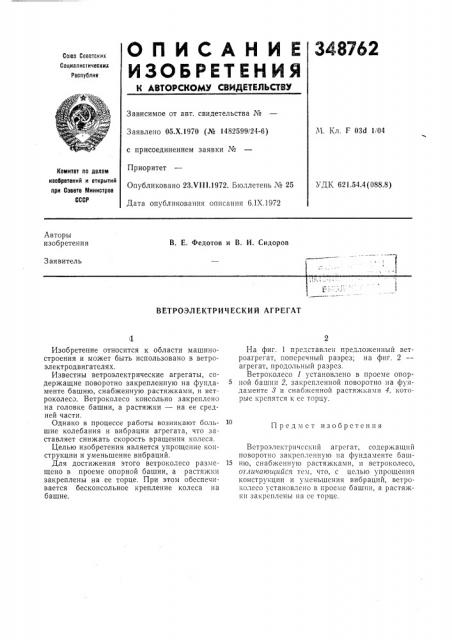

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Сооетскин
Содиалистичеснин
Республик
Зависимое от авт. свидетельства ¹
Заявлено 05.Х.1970 (№ 1482599/24-6) с присоединением заявки №
Приоритет
Опубликовано 23Х111.1972. Бюллетень № 25
Дата опубликования описания 6.IХ.1972
М. Кл. Г 03d 1 04
Комитет по делам изобретений и открытий при Соеете Министрое
СССР
УДК 621.54.4(088.8) Авторы изобретения
В. Е, Федотов и В. И. Сидоров
Заявитель
ВЕТРОЭЛЕКТРИЧЕСКИЙ АГРЕГАТ
Изобретение относится к области машиностроения и может быть использовано в ветроэлектродвигателях.
Известны ветроэлектрические агрегаты, содержащие поворотно закрепленную на фундаменте башню, снабженную растяжками, и ветроколесо. Ветроколесо консольно закреплено на головке башни, а растяжки — на ее средней части.
Однако в процессе работы возникают большие колебания и вибрации агрегата, что заставляет снижать скорость вращения колеса.
Целью изобретения является упрощение конструкции и уменьшение вибраций.
Для достижения этого ветроколесо размещено в проеме опорной башни, а растяжки закреплены на ее торце. При этом обеспечивается бесконсольное крепление колеса на башне.
На фиг. 1 представлен предложенный ветроагрегат, поперечный разрез; на фпг. 2 агрегат, продольный разрез.
Ветроколесо 1 установлено в проеме опор5 ной башни 2, закрепленной поворотно на фундаменте 8 H снаоженной растягкками 4, i
П редм ст пзобрстенпя
Ветроэлектричсскнй агрегат, содержащий поворотно закрепленную на фундаменте баш15 ню, снабженную растяжками, и ветроколесо, огличаюцийся тем, что, с целью упрощения конструкции и уменьшения вибраций, ветроколесо установлено в проеме башни, а растяжки закреплены »а се торце.
348762
@uZ,.1
Составитель Н. Силаева
Редактор Н. Вирко Техред Л. Евдонов Корректор Е. Зимина
Заказ 2698;9 Изд. ¹ 1176 Тираж 406 Подписное
